Explosionszeichnung lave linge LG F74721WH
Entdecken Sie die vollständige Explosionszeichnung lave linge LG F74721WH – ein unverzichtbarer Leitfaden zur Identifizierung aller Ersatzteile. Unsere Darstellung hilft Ihnen, jede Komponente Ihres lave linge zu verstehen. Finden Sie schnell die benötigten Teile für Ihr lave linge LG F74721WH.
Reparatur-Assistent
Powered by ChatGPT
Ersatzteilliste
CLIPS Lave-Linge FIXATION
Position: 103
Richtpreis: 4.88 €
VIS Lave-Linge BRIDAGE COMPLETE
Position: 104
Richtpreis: 8.96 €
CUVE Lave-Linge 1/2 ARRIERE
Position: 105
Richtpreis: 160.04 €
DESSUS Lave-Linge TOP
Position: 110
Richtpreis: 79.7 €
TAMBOUR Lave-Linge
Position: 110
Richtpreis: 75.82 €

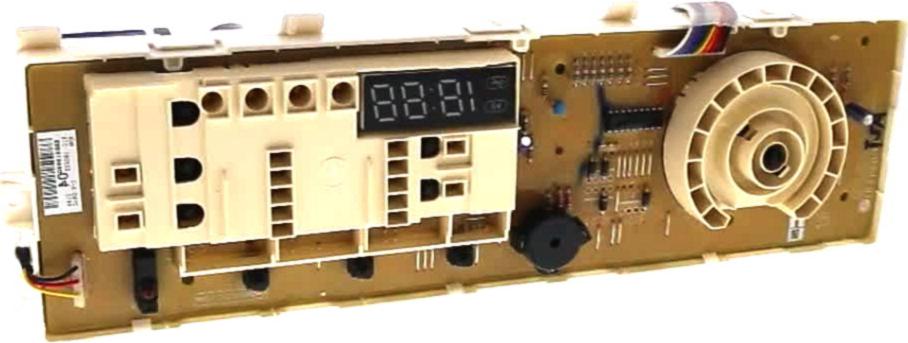

PLATINE Lave-Linge COMMANDE E
Position: 110
Batteur Lave-Linge
Position: 111
Richtpreis: 9.4 €
CROISILLON Lave-Linge
Position: 115
Richtpreis: 68.74 €
VIS Lave-Linge FIXATION AXE ROTOR
Position: 123
Richtpreis: 9.62 €
PALIER Lave-Linge COMPLET
Position: 125
Richtpreis: 36.04 €
Contre-poids Lave-Linge AVANT GAUCHE
Position: 130
Richtpreis: 37.12 €
VIS Lave-Linge Contre-poids
Position: 131
Richtpreis: 3.88 €
COLLIER Lave-Linge JOINT HUBLOT/FACADE
Position: 133
Richtpreis: 10 €
Contre-poids Lave-Linge AVANT DROIT
Position: 135
Richtpreis: 37.7 €
CHARNIERE Lave-Linge HUBLOT
Position: 140
Richtpreis: 19.64 €
CUVE Lave-Linge 1/2 AVANT
Position: 140
Richtpreis: 145.06 €
CABLAGE Lave-Linge STATOR
Position: 140
Richtpreis: 30.32 €
JOINT Lave-Linge CUVE point jaune
Position: 141
Richtpreis: 13.84 €
FIXATION Sèche-Linge DESSUS TOP
Position: 141
Richtpreis: 5.77 €
JOINT Lave-Linge CUVE
Position: 141
Richtpreis: 96.99 €
HUBLOT Lave-Linge COMPLET GRIS
Position: 150
Richtpreis: 71.38 €
POIGNEE Lave-Linge HUBLOT
Position: 153
Richtpreis: 19.82 €
CROCHET Lave-Linge HUBLOT
Position: 154
Richtpreis: 10.71 €
Electrovanne Lave-Linge 2 VOIES 180°
Position: 160
Richtpreis: 40.18 €
SUPPORT Lave-Linge PIED
Position: 201
Richtpreis: 7.53 €
PIED Lave-Linge unitaire
Position: 220
Richtpreis: 8.91 €
TUYAU Lave-Linge ARRIVEE EAU
Position: 276
Richtpreis: 14.9 €
BOITE Lave-Linge PRODUIT
Position: 300
Richtpreis: 62.47 €
BOUCHON Lave-Linge TUYAU VIDANGE
Position: 303
Richtpreis: 14.04 €
DURITE Lave-Linge BAC CUVE
Position: 310
Richtpreis: 25.17 €
RESISTANCE Lave-Linge 2000W 230V
Position: 320
Richtpreis: 40.12 €
DURITE Lave-Linge BAC CUVE
Position: 320
Richtpreis: 26.55 €
DURITE Lave-Linge EV/BOITE PRODUIT 227mm
Position: 321
Richtpreis: 10.88 €
POMPE Lave-Linge BPX 2-8 30W
Position: 349
Richtpreis: 51.53 €
MOTEUR Lave-Linge STATOR MEV348143
Position: 350
Richtpreis: 88.37 €
MOTEUR Lave-Linge ROTOR
Position: 360
Richtpreis: 62.91 €
PRESSOSTAT Lave-Linge SPS-L06A L11X DN0Y10 5V
Position: 410
Richtpreis: 22.7 €
RESSORT Lave-Linge SUSPENSION 160MM 13 STRIES
Position: 410
Richtpreis: 23.23 €
TUYAU Lave-Linge VIDANGE 2M70
Position: 430
Richtpreis: 33.19 €
CABLE Lave-Linge ALIMENTATION
Position: 430
Richtpreis: 26.4 €
SECURITE Lave-Linge PORTE DA081
Position: 440
Richtpreis: 26.97 €
COLLIER Lave-Linge
Position: 466
Richtpreis: 7.53 €
COLLIER Lave-Linge DURITE CUVE/POMPE
Position: 467
Richtpreis: 6.03 €
COLLIER Lave-Linge
Position: 468
Richtpreis: 7.64 €
PLATINE Sèche-Linge FILTRE
Position: 485
Richtpreis: 42.07 €
JOINT Lave-Linge HUBLOT avec durite d evacuation
Position: 510
Richtpreis: 42.4 €
DURITE Lave-Linge CUVE POMPE
Position: 520
Richtpreis: 19.78 €
COLLIER Lave-Linge JOINT HUBLOT CUVE
Position: 530
Richtpreis: 10.41 €
DURITE Lave-Linge CHAMBRE COMPRESSION
Position: 540
Richtpreis: 6.95 €
TUYAU Lave-Linge PRESSOSTATIQUE
Position: 550
Richtpreis: 9.43 €
DURITE Lave-Linge
Position: 570
Richtpreis: 11.51 €
RACCORD Lave-Vaisselle TUYAU
Position: 571
Richtpreis: 6.88 €
COLLIER Lave-Linge
Position: 572
Richtpreis: 5.49 €
AMORTISSEUR Lave-Linge 100N
Position: 610
Richtpreis: 13.95 €
AXE Lave-Linge AMORTISSEUR
Position: 611
Richtpreis: 7.97 €
