Explosionszeichnung réfrigérateur SABA CB313WNF

Entdecken Sie die vollständige Explosionszeichnung réfrigérateur SABA CB313WNF – ein unverzichtbarer Leitfaden zur Identifizierung aller Ersatzteile. Unsere Darstellung hilft Ihnen, jede Komponente Ihres réfrigérateur zu verstehen. Finden Sie schnell die benötigten Teile für Ihr réfrigérateur SABA CB313WNF.

Reparatur-Assistent Powered by ChatGPT

Ersatzteilliste

RONDELLE Froid PLASTIQUE 2.5mm
RONDELLE Froid PLASTIQUE 2.5mm
Richtpreis: 5.13 €
INDICATEUR Froid ZONE 0-4°C
INDICATEUR Froid ZONE 0-4°C
Richtpreis: 25.09 €
FLECHE Froid INDIC ZONE 0-4°C
FLECHE Froid INDIC ZONE 0-4°C
Richtpreis: 9.88 €
CLAYETTE Froid BOUTEILLES 366 HORIZONTALE
CLAYETTE Froid BOUTEILLES 366 HORIZONTALE
Richtpreis: 39.42 €
NOTICE Froid UTILISATION
NOTICE Froid UTILISATION
Richtpreis: 10.95 €
RONDELLE Froid Blanc EPAISSEUR 0.7mm
RONDELLE Froid Blanc EPAISSEUR 0.7mm
Richtpreis: 2.2 €
CHARNIERE Froid Supérieur Droit ou Gauche 345GK INOX
CHARNIERE Froid Supérieur Droit ou Gauche 345GK INOX
Position: 2
Richtpreis: 17.5 €
VIS Froid FIXE SUPPORT Charnière Supérieur
VIS Froid FIXE SUPPORT Charnière Supérieur
Position: 5
Richtpreis: 2.49 €
VIS Froid CHARNIERES Supérieur M5*14
VIS Froid CHARNIERES Supérieur M5*14
Position: 7
Richtpreis: 2.06 €
VIS Froid CHARNIERES Supérieur
VIS Froid CHARNIERES Supérieur
Position: 7
Richtpreis: 2.78 €
CHARNIERE Froid CENTRALE
CHARNIERE Froid CENTRALE
Position: 9
Richtpreis: 15.92 €
BOUCHON Froid GRAND MODELE NOIR
BOUCHON Froid GRAND MODELE NOIR
Position: 12
Richtpreis: 2.67 €
BOUCHON Froid GRAND MODELE BLANC
BOUCHON Froid GRAND MODELE BLANC
Position: 12
Richtpreis: 2.34 €
PIED Froid AVANT GRIS 8*35 43mm
PIED Froid AVANT GRIS 8*35 43mm
Position: 16
Richtpreis: 8.31 €
VITRE Froid 366
VITRE Froid 366
Position: 19
Richtpreis: 28.02 €
AMPOULE Froid 15W E14 240V 26*57
AMPOULE Froid 15W E14 240V 26*57
Position: 22
Richtpreis: 5.54 €
DOUILLE Froid LAMPE
DOUILLE Froid LAMPE
Position: 23
Richtpreis: 12.62 €
VIS Froid 40*13 INOX
VIS Froid 40*13 INOX
Position: 25
Richtpreis: 2.49 €
COUVERCLE Froid BOITIER LAMPE 360
COUVERCLE Froid BOITIER LAMPE 360
Position: 28
Richtpreis: 17.59 €
RESSORT Froid MANETTE Thermostat
RESSORT Froid MANETTE Thermostat
Position: 30
Richtpreis: 2.76 €
CLAYETTE Froid VERRE 366
CLAYETTE Froid VERRE 366
Position: 37
Richtpreis: 26.18 €
PROFIL Froid CLAYETTE Réfrigérateur 366 SW
PROFIL Froid CLAYETTE Réfrigérateur 366 SW
Position: 38
Richtpreis: 9.94 €
DESSUS Froid BAC LEGUMES 491*345
DESSUS Froid BAC LEGUMES 491*345
Position: 39
Richtpreis: 25.4 €
PROFIL Froid DESSUS BAC LEGUMES 366 SW
PROFIL Froid DESSUS BAC LEGUMES 366 SW
Position: 40
Richtpreis: 9.75 €
BAC Froid LEGUMES 366 TRANSPARENT GRIS VBE2363 99603667
BAC Froid LEGUMES 366 TRANSPARENT GRIS VBE2363 99603667
Position: 41
Richtpreis: 38.2 €
CACHE Froid Charnière Supérieur Droit
CACHE Froid Charnière Supérieur Droit
Position: 44
Richtpreis: 4.56 €
CACHE Froid Charnière Supérieur Gauche
CACHE Froid Charnière Supérieur Gauche
Position: 45
Richtpreis: 11.6 €
VIS Froid PLINTHE
VIS Froid PLINTHE
Position: 59
Richtpreis: 2.55 €
SUPPORT Froid BAC A GLACONS SW
SUPPORT Froid BAC A GLACONS SW
Position: 62
Richtpreis: 13.38 €
TIROIR Froid Supérieur OU CENTRAL 366 TRANSPARENT GRIS VBE2365
TIROIR Froid Supérieur OU CENTRAL 366 TRANSPARENT GRIS VBE2365
Position: 92
Richtpreis: 46.06 €
TIROIR Froid Inférieur Congélateur 366 TRANPARENT GRIS VBE2364
TIROIR Froid Inférieur Congélateur 366 TRANPARENT GRIS VBE2364
Position: 93
Richtpreis: 35.68 €
MASTIC Froid ANTI-VIBRATION
MASTIC Froid ANTI-VIBRATION
Position: 100
Richtpreis: 5.29 €
Thermostat Froid K50B-Q4035-000
Thermostat Froid K50B-Q4035-000
Position: 107
Richtpreis: 46.47 €
BOITE Froid LAMPE Blanc SW
BOITE Froid LAMPE Blanc SW
Position: 112
Richtpreis: 13.29 €
VIS Froid 40*14 INOX
VIS Froid 40*14 INOX
Position: 131
Richtpreis: 2.83 €

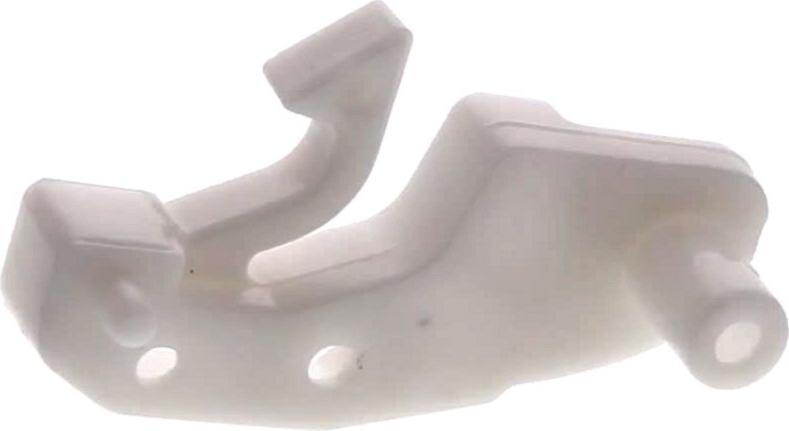

DOUILLE Froid Charnière Gauche MENTONNET Blanc
DOUILLE Froid Charnière Gauche MENTONNET Blanc
Position: 151
Richtpreis: 6.03 €
BOUCHON Froid
BOUCHON Froid
Position: 152
Richtpreis: 4.04 €
Porte Froid Congélateur "360GK" SW (disponible sous 2 mois)
Porte Froid Congélateur "360GK" SW (disponible sous 2 mois)
Position: 153
Richtpreis: 101.92 €
Porte Froid Réfrigérateur "360GK" SW
Porte Froid Réfrigérateur "360GK" SW
Position: 155
Richtpreis: 136.92 €
SUPPORT Froid OEUFS
SUPPORT Froid OEUFS
Position: 159
Richtpreis: 8.95 €
CACHE Froid VIS SW ap759768
CACHE Froid VIS SW ap759768
Position: 164
Richtpreis: 4.37 €
DOUILLE Froid Charnière Droit MENTONNET
DOUILLE Froid Charnière Droit MENTONNET
Position: 171
Richtpreis: 5.99 €
VIS Froid
VIS Froid
Position: 172
Richtpreis: 2.22 €
DOUILLE Froid Charnière Gauche MENTONNET
DOUILLE Froid Charnière Gauche MENTONNET
Position: 173
Richtpreis: 6.75 €
BLOCAGE Froid PORTE Congélateur
BLOCAGE Froid PORTE Congélateur
Position: 174
Richtpreis: 5.67 €
BALCONNET Froid Supérieur 345FH TRANSPARENT GRIS VBE3565#2 99603610
BALCONNET Froid Supérieur 345FH TRANSPARENT GRIS VBE3565#2 99603610
Position: 175
Richtpreis: 29.75 €
BALCONNET Froid BOUTEILLES 345FW TRANSPARENT GRIS VBE3566 996003611
BALCONNET Froid BOUTEILLES 345FW TRANSPARENT GRIS VBE3566 996003611
Position: 177
Richtpreis: 26.93 €
CONDENSEUR Froid
CONDENSEUR Froid
Position: 201
Richtpreis: 78.66 €
MASTIC Froid ANTI-VIBRATION
MASTIC Froid ANTI-VIBRATION
Position: 207
Richtpreis: 5.8 €
CABLE Froid ALIMENTATION 2.1m 3*0.75 sans cosses
CABLE Froid ALIMENTATION 2.1m 3*0.75 sans cosses
Position: 210
Richtpreis: 17.69 €
RELAIS Froid Démarrage+thermique HXK95AA ZXF5 K120A14BF
RELAIS Froid Démarrage+thermique HXK95AA ZXF5 K120A14BF
Position: 211
Richtpreis: 32.9 €
CONDO Froid 4uF (fixation clips plastique)
CONDO Froid 4uF (fixation clips plastique)
Position: 212
Richtpreis: 19.21 €
VIS Froid
VIS Froid
Position: 213
Richtpreis: 2.46 €
VIS Froid
VIS Froid
Position: 213
Richtpreis: 2.08 €
BAC Froid EAU DEGIVRAGE 640 VBE1605 99604349
BAC Froid EAU DEGIVRAGE 640 VBE1605 99604349
Position: 214
Richtpreis: 16.89 €
DESHYDRATEUR Froid 10gr
DESHYDRATEUR Froid 10gr
Position: 215
Richtpreis: 9.27 €
DESHYDRATEUR Froid 10G
DESHYDRATEUR Froid 10G
Position: 215
Richtpreis: 15.48 €
SUPPORT Froid COMPRESSEUR
SUPPORT Froid COMPRESSEUR
Position: 216
Richtpreis: 39.52 €
COMPRESSEUR Froid HXK95AA remplace par AZ100CY1B
COMPRESSEUR Froid HXK95AA remplace par AZ100CY1B
Position: 217
Richtpreis: 185.45 €
BASE Froid SUPPORT COMPRESSEUR
BASE Froid SUPPORT COMPRESSEUR
Position: 218
Richtpreis: 26.27 €
FIL Froid MASSE
FIL Froid MASSE
Position: 219
Richtpreis: 15.19 €
ECROU Froid
ECROU Froid
Position: 220
Richtpreis: 2.34 €
RONDELLE Froid
RONDELLE Froid
Position: 221
Richtpreis: 2.61 €
PIED Froid ARRIERE Blanc hauteur 16mm
PIED Froid ARRIERE Blanc hauteur 16mm
Position: 223
Richtpreis: 5.45 €
ROUE Froid ARRIERE
ROUE Froid ARRIERE
Position: 227
Richtpreis: 5.23 €
AXE Froid ROUE ARRIERE 43mm diam=5.5
AXE Froid ROUE ARRIERE 43mm diam=5.5
Position: 228
Richtpreis: 5.28 €
Programmateur Froid 12H
Programmateur Froid 12H
Position: 237
Richtpreis: 50.08 €
COUVERCLE Froid TIMER
COUVERCLE Froid TIMER
Position: 238
Richtpreis: 14.95 €
Interrupteur Froid LUMIERE 4 COSSES
Interrupteur Froid LUMIERE 4 COSSES
Position: 315
Richtpreis: 25.82 €
Evaporateur Froid
Evaporateur Froid
Position: 401
Richtpreis: 95.91 €
Thermostat Froid BIMETAL Congélateur
Thermostat Froid BIMETAL Congélateur
Position: 402
Richtpreis: 31 €
TURBINE Froid MOTEUR Ventilation Congélateur 100mm SENS HORAIRE CW
TURBINE Froid MOTEUR Ventilation Congélateur 100mm SENS HORAIRE CW
Position: 409
Richtpreis: 15.29 €
Couvercle Froid MOTEUR Ventilation Congélateur VBE2734 99602173
Couvercle Froid MOTEUR Ventilation Congélateur VBE2734 99602173
Position: 411
Richtpreis: 8.52 €
MOTEUR Froid Ventilation Congélateur BG2012 55310.08051 EBMPAPST
MOTEUR Froid Ventilation Congélateur BG2012 55310.08051 EBMPAPST
Position: 413
Richtpreis: 107.96 €
FOND Froid Congélateur SW
FOND Froid Congélateur SW
Position: 415
Richtpreis: 35.64 €
FOND Froid Réfrigérateur 366M SW
FOND Froid Réfrigérateur 366M SW
Position: 428
Richtpreis: 58.12 €
MANETTE Froid THERMOSTAT SW
MANETTE Froid THERMOSTAT SW
Position: 431
Richtpreis: 14.82 €
MANETTE Froid THERMOSTAT 366 SW
MANETTE Froid THERMOSTAT 366 SW
Position: 448
Richtpreis: 14.31 €
FACADE Froid REPARTITEUR AIR Réfrigérateur 366 SW VBE2358
FACADE Froid REPARTITEUR AIR Réfrigérateur 366 SW VBE2358
Position: 448
Richtpreis: 34.15 €
CACHE Froid VIS 640 SW
CACHE Froid VIS 640 SW
Position: 449
Richtpreis: 2.61 €
VIS Froid CHARNIERE M5*20
VIS Froid CHARNIERE M5*20
Position: 463
Richtpreis: 2.65 €
THERMOSTAT Froid FUSIBLE
THERMOSTAT Froid FUSIBLE
Position: 499
Richtpreis: 25.19 €
ISOLATION Froid Congélateur VBE2372
ISOLATION Froid Congélateur VBE2372
Position: 501
Richtpreis: 25.64 €
RESISTANCE Froid DEGIVRAGE 154W
RESISTANCE Froid DEGIVRAGE 154W
Position: 533
Richtpreis: 57.49 €
ENJOLIVEUR Froid ARRIERE CLAYETTE SW ap 533515 VBE2362
ENJOLIVEUR Froid ARRIERE CLAYETTE SW ap 533515 VBE2362
Position: 541
Richtpreis: 10.44 €
Protection Froid Résistance DEGIVRAGE
Protection Froid Résistance DEGIVRAGE
Position: 542
Richtpreis: 27.3 €
AMORTISSEUR Froid MOTEUR VENTILATEUR
AMORTISSEUR Froid MOTEUR VENTILATEUR
Position: 626
Richtpreis: 4.99 €
CHARNIERE Froid SANS ROUE
CHARNIERE Froid SANS ROUE
Position: 641
Richtpreis: 21.05 €
BUTEE Froid Supérieur GAUCHE 360 SW
BUTEE Froid Supérieur GAUCHE 360 SW
Position: 700
Richtpreis: 8.84 €
CLAPET Froid EVACUATION EAU
CLAPET Froid EVACUATION EAU
Position: 805
Richtpreis: 10.01 €
