Explosionszeichnung lave vaisselle BEKO DFN2423S 7646347353
Entdecken Sie die vollständige Explosionszeichnung lave vaisselle BEKO DFN2423S 7646347353 – ein unverzichtbarer Leitfaden zur Identifizierung aller Ersatzteile. Unsere Darstellung hilft Ihnen, jede Komponente Ihres lave vaisselle zu verstehen. Finden Sie schnell die benötigten Teile für Ihr lave vaisselle BEKO DFN2423S 7646347353.
Reparatur-Assistent
Powered by ChatGPT
Ersatzteilliste
TUYAU Lave-Vaisselle ARRIVEE EAU
Position: 106
Richtpreis: 29.24 €
PIED Lave-Vaisselle
Position: 110
Richtpreis: 6.45 €
CHARNIERE Lave-Vaisselle DROITE
Position: 401
Richtpreis: 23.89 €
CHARNIERE Lave-Vaisselle GAUCHE
Position: 402
Richtpreis: 23.87 €
RESSORT Lave-Vaisselle PORTE
Position: 440
Richtpreis: 16.52 €
POULIE Lave-Vaisselle PORTE
Position: 470
Richtpreis: 8.89 €
CABLE Lave-Vaisselle RESSORT PORTE
Position: 471
Richtpreis: 12.47 €
SUPPORT Froid PLINTHE
Position: 530
Richtpreis: 23.33 €
FACADE Lave-Vaisselle PORTE
Position: 1030
Richtpreis: 59.01 €
Contre porte Lave-Vaisselle INOX
Position: 1200
Richtpreis: 100.13 €
ISOLATION Lave-Vaisselle PORTE
Position: 1230
Richtpreis: 14.21 €
SERRURE Lave-Vaisselle PORTE
Position: 1300
Richtpreis: 20.04 €
SERRURE Lave-Vaisselle PORTE
Position: 1300
Richtpreis: 19.81 €
CROCHET Lave-Vaisselle VERROUILLAGE
Position: 1310
Richtpreis: 8.74 €
JOINT Lave-Vaisselle TOUR DE PORTE
Position: 1910
Richtpreis: 28.59 €
JOINT Lave-Vaisselle BAS DE PORTE
Position: 1920
Richtpreis: 17.1 €
ROUE Lave-Vaisselle PANIER Supérieur
Position: 2413
Richtpreis: 14.16 €
ROUE Lave-Vaisselle PANIER Supérieur GRIS ANTHRACITE
Position: 2413
Richtpreis: 12.07 €
PANIER Lave-Vaisselle SUPERIEUR
Position: 2414
Richtpreis: 100.26 €
PANIER Lave-Vaisselle INFERIEUR 8 ROUES
Position: 2420
Richtpreis: 105.26 €
PANIER Lave-Vaisselle INFERIEUR + ROULETTES GRIS 520*525*164
Position: 2420
Richtpreis: 107.65 €
ROUE Lave-Vaisselle PANIER Inférieur
Position: 2421
Richtpreis: 10.04 €
ROUE Lave-Vaisselle PANIER
Position: 2609
Richtpreis: 8.26 €
RAIL Lave-Vaisselle Gauche OU Droit PANIER Supérieur
Position: 2610
Richtpreis: 23.54 €
EMBOUT Lave-Vaisselle AVANT ou ARRIERE GLISSIERE
Position: 2611
Richtpreis: 8.69 €

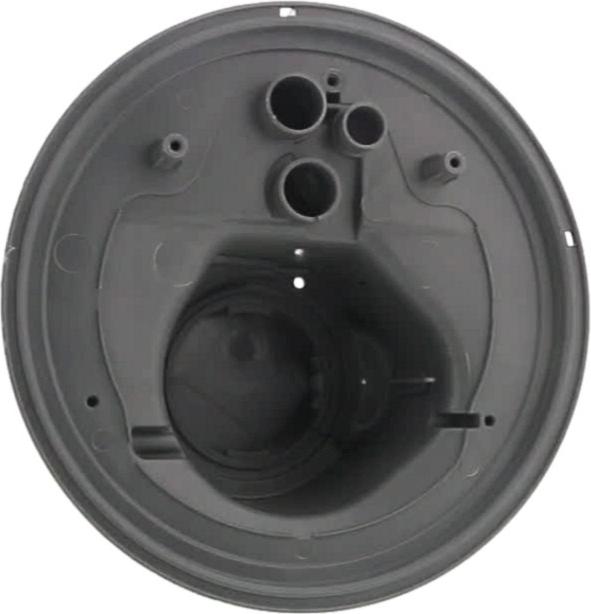

DISQUE Lave-Vaisselle BOUTON M/A
Position: 3322
Richtpreis: 5.67 €
VOYANT Lave-Vaisselle
Position: 3510
Richtpreis: 5.98 €
MOTEUR Lave-Vaisselle CYCLAGE
Position: 4000
Richtpreis: 132.39 €
CONDENSATEUR Lave-Vaisselle 4uF 450V
Position: 4200
Richtpreis: 12.53 €
COND0 Lave-Vaisselle 4 MF
Position: 4200
Richtpreis: 26.38 €
COND0 Lave-Vaisselle ANTIPARASITE
Position: 4210
Richtpreis: 32.71 €
POMPE Lave-Vaisselle VIDANGE
Position: 4300
Richtpreis: 51.14 €
Pompe de vidange Lave-Vaisselle 220-240V B30-6AZ
Position: 4300
Richtpreis: 73.33 €
Résistance Lave-Vaisselle 1800w Diamètre 32
Position: 4500
Richtpreis: 44.41 €
DURITE Lave-Vaisselle MOTEUR/RESISTANCE
Position: 4504
Richtpreis: 9.09 €
CABLAGE Lave-Vaisselle PLATINE
Position: 4801
Richtpreis: 23.36 €
CABLE Lave-Vaisselle Alimentation 2m
Position: 4901
Richtpreis: 18.85 €
PLATINE Lave-Vaisselle PUISSANCE
Position: 5050
Richtpreis: 81.28 €
Electrovanne Lave-Vaisselle 1 VOIE 90°
Position: 5710
Richtpreis: 19.72 €
ELECTROVANNE Lave-Vaisselle REGENERATION
Position: 5750
Richtpreis: 29.19 €
DEBIMETRE Lave-Vaisselle
Position: 5830
Richtpreis: 42.05 €
CAPTEUR Lave-Vaisselle SEL
Position: 6160
Richtpreis: 19.39 €
Interrupteur Lave-Vaisselle M/A
Position: 6210
Richtpreis: 25.49 €
Commutateur Lave-Vaisselle SELECTEUR MECANIQUE
Position: 6211
Richtpreis: 28.31 €
Interrupteur Lave-Vaisselle ANTIDEBORDEMENT
Position: 6311
Richtpreis: 21.59 €
PLATINE Lave-Vaisselle DEBITMETRE
Position: 6315
Richtpreis: 14.72 €
Interrupteur Lave-Vaisselle PORTE
Position: 6330
Richtpreis: 26.5 €
BOITE Lave-Vaisselle A PRODUIT
Position: 6800
Richtpreis: 49.12 €
JOINT Lave-Vaisselle BOITE A PRODUIT
Position: 6801
Richtpreis: 20.23 €
ELECTRO AIMANT Lave-Vaisselle BAC LESSIVE
Position: 6802
Richtpreis: 25.72 €
JOINT Lave-Vaisselle PRODUIT RINCAGE AP 28/04/2003
Position: 6811
Richtpreis: 13.72 €
SONDE Lave-Vaisselle BOL
Position: 6920
Richtpreis: 21.01 €
TUYAU Lave-Vaisselle ARRIVEE EAU
Position: 7010
Richtpreis: 15.11 €
BAC Lave-Vaisselle A SEL
Position: 7100
Richtpreis: 130.05 €
ECROU Lave-Vaisselle BAC A SEL
Position: 7102
Richtpreis: 9.97 €
JOINT Lave-Vaisselle INFERIEUR BOUCHON BAC A SEL
Position: 7103
Richtpreis: 9.52 €
JOINT Lave-Vaisselle
Position: 7104
Richtpreis: 8.81 €
JOINT Lave-Vaisselle BOUCHON BAC A SEL
Position: 7108
Richtpreis: 10.45 €
BOUCHON Lave-Vaisselle BAC A SEL
Position: 7140
Richtpreis: 16.55 €
AIRBREAK Lave-Vaisselle 174162-174160
Position: 7160
Richtpreis: 32.1 €
JOINT Lave-Vaisselle Répartiteur remplisseur
Position: 7161
Richtpreis: 10.48 €
BOUCHON Lave-Vaisselle AERATEUR
Position: 7162
Richtpreis: 5.45 €
BRAS Lave-Vaisselle LAVAGE Inférieur
Position: 7211
Richtpreis: 22.53 €
BRAS Lave-Vaisselle SUPERIEUR GRIS FONCE
Position: 7220
Richtpreis: 26.34 €
SUPPORT Lave-Vaisselle BRAS Supérieur
Position: 7221
Richtpreis: 25.96 €
SUPPORT Lave-Vaisselle BRAS Supérieur
Position: 7221
Richtpreis: 24.44 €
JOINT Lave-Vaisselle BRAS Supérieur
Position: 7228
Richtpreis: 12.08 €
TUYAU Lave-Vaisselle Alimentation BRAS Supérieur 174941
Position: 7260
Richtpreis: 29.26 €
BOL Lave-Vaisselle
Position: 7510
Richtpreis: 109.51 €
DURITE Lave-Vaisselle COUDEE RESISTANCE
Position: 7550
Richtpreis: 13.51 €
SUPPORT Lave-Vaisselle Interrupteur ANTIDEBORDEMENT
Position: 7560
Richtpreis: 8.69 €
FILTRE Lave-Vaisselle TAMIS
Position: 7610
Richtpreis: 19.75 €
FILTRE Lave-Vaisselle ENSEMBLE
Position: 7620
Richtpreis: 33.17 €
FILTRE Lave-Vaisselle AMOVIBLE
Position: 7630
Richtpreis: 10.49 €
TUYAU Lave-Vaisselle VIDANGE
Position: 7810
Richtpreis: 12.29 €
DURITE Lave-Vaisselle Electrovanne 165mm
Position: 7834
Richtpreis: 14.27 €
JOINT Lave-Vaisselle BOL CUVETTE
Position: 7910
Richtpreis: 15.39 €
CONDENSEUR Lave-Vaisselle
Position: 8004
Richtpreis: 23.5 €
COLLIER Lave-Vaisselle DURITE D=164MM
Position: 8318
Richtpreis: 7.71 €
FILTRE Lave-Vaisselle ARRIVEE EAU
Position: 8351
Richtpreis: 15.13 €
COLLIER Lave-Vaisselle DURITE COUDEE Résistance
Position: 8360
Richtpreis: 5.29 €
CACHE Lave-Vaisselle FIXATION CABLE
Position: 9022
Richtpreis: 5.58 €
VIS Lave-Vaisselle
Position: 9112
Richtpreis: 8.4 €
CLIPS Lave-Vaisselle POULIE PORTE
Position: 9213
Richtpreis: 5.28 €
JOINT Lave-Vaisselle CUVE HAUT PORTE
Position: 9640
Richtpreis: 14.26 €
JOINT Lave-Vaisselle
Position: 9640
Richtpreis: 10.69 €
JOINT Lave-Vaisselle CUVE DROIT
Position: 9641
Richtpreis: 12.35 €
ENTONNOIR Lave-Vaisselle SEL
Position: 9935
Richtpreis: 16.65 €
TRAVERSE Lave-Vaisselle
Position: 9971
Richtpreis: 20.19 €
FLOTTEUR Lave-Vaisselle
Position: 9975
Richtpreis: 5.89 €
