Schemat rozstrzelony lave linge SHARP ES-HDD0147W0-FR ES-HDD0147W0

Odkryj kompletny schemat rozstrzelony lave linge SHARP ES-HDD0147W0-FR ES-HDD0147W0 – niezbędny przewodnik do identyfikacji części zamiennych. Nasza prezentacja pomaga zrozumieć każdy element urządzenia lave linge. Szybko znajdź części do lave linge SHARP ES-HDD0147W0-FR ES-HDD0147W0.

Asystent naprawy Powered by ChatGPT

Lista części zamiennych

PIED Lave-Linge + ECROU M10
PIED Lave-Linge + ECROU M10
Pozycja: 5
Cena orientacyjna: 6.75 €
ENJOLIVEUR Lave-Linge HUBLOT CHROME
ENJOLIVEUR Lave-Linge HUBLOT CHROME
Pozycja: 6
Cena orientacyjna: 34.22 €
HUBLOT Lave-Linge VERRE 352mm h=108mm
HUBLOT Lave-Linge VERRE 352mm h=108mm
Pozycja: 7
Cena orientacyjna: 31.87 €
Contre porte Lave-Linge HUBLOT GRIS 3.0
Contre porte Lave-Linge HUBLOT GRIS 3.0
Pozycja: 8
Cena orientacyjna: 29.07 €
COLLIER Lave-Linge JOINT HUBLOT/FACADE
COLLIER Lave-Linge JOINT HUBLOT/FACADE
Pozycja: 9
Cena orientacyjna: 10.15 €
SECURITE Lave-Linge PORTE 4 COSSES BITRON DL-S2 0680
SECURITE Lave-Linge PORTE 4 COSSES BITRON DL-S2 0680
Pozycja: 10
Cena orientacyjna: 27.59 €
CHARNIERE Lave-Linge HUBLOT
CHARNIERE Lave-Linge HUBLOT
Pozycja: 12
Cena orientacyjna: 21.73 €
AXE Lave-Linge Charnière HUBLOT UNITAIRE
AXE Lave-Linge Charnière HUBLOT UNITAIRE
Pozycja: 13
Cena orientacyjna: 4.63 €
POIGNEE Lave-Linge HUBLOT D10 CHROME
POIGNEE Lave-Linge HUBLOT D10 CHROME
Pozycja: 14
Cena orientacyjna: 17.08 €
RESSORT Lave-Linge POIGNEE PORTE
RESSORT Lave-Linge POIGNEE PORTE
Pozycja: 15
Cena orientacyjna: 4.35 €
CROCHET Lave-Linge POIGNEE HUBLOT
CROCHET Lave-Linge POIGNEE HUBLOT
Pozycja: 17
Cena orientacyjna: 7.95 €
TUYAU Lave-Linge ARRIVEE EAU
TUYAU Lave-Linge ARRIVEE EAU
Pozycja: 20
Cena orientacyjna: 13.75 €
TRAVERSE Lave-Linge Supérieur
TRAVERSE Lave-Linge Supérieur
Pozycja: 24
Cena orientacyjna: 18.13 €
RESSORT Lave-Linge POIGNEE HUBLOT
RESSORT Lave-Linge POIGNEE HUBLOT
Pozycja: 26
Cena orientacyjna: 5.4 €
AXE Lave-Linge CROCHET POIGNEE PORTE LG 50.78MM Droit 3.86MM
AXE Lave-Linge CROCHET POIGNEE PORTE LG 50.78MM Droit 3.86MM
Pozycja: 27
Cena orientacyjna: 3.99 €
VIS Lave-Linge 3.5*16
VIS Lave-Linge 3.5*16
Pozycja: 28
Cena orientacyjna: 3.58 €
CONTRE Lave-Linge POIGNEE chromé
CONTRE Lave-Linge POIGNEE chromé
Pozycja: 29
Cena orientacyjna: 24.92 €
PROTECTION Lave-Linge HUBLOT D10
PROTECTION Lave-Linge HUBLOT D10
Pozycja: 31
Cena orientacyjna: 31.49 €
ENJOLIVEUR Lave-Linge HUBLOT INTERNE GRIS SILVER 42070219 42071405 D10
ENJOLIVEUR Lave-Linge HUBLOT INTERNE GRIS SILVER 42070219 42071405 D10
Pozycja: 32
Cena orientacyjna: 25.92 €
SUPPORT Lave-Linge CHARNIERE
SUPPORT Lave-Linge CHARNIERE
Pozycja: 33
Cena orientacyjna: 11.9 €
COURROIE Lave-Linge 1236J6EL=1234J6EL
COURROIE Lave-Linge 1236J6EL=1234J6EL
Pozycja: 100
Cena orientacyjna: 19.87 €
POULIE Lave-Linge TAMBOUR 290mm
POULIE Lave-Linge TAMBOUR 290mm
Pozycja: 101
Cena orientacyjna: 26.08 €
MOTEUR Lave-Linge 12-1400T 55-61LT NIDEC-SOLE DC-EL WU126T65V03
MOTEUR Lave-Linge 12-1400T 55-61LT NIDEC-SOLE DC-EL WU126T65V03
Pozycja: 102
Cena orientacyjna: 160.8 €
CUVE Lave-Linge 1/2 ARRIERE *DESTOCKAGE*
CUVE Lave-Linge 1/2 ARRIERE *DESTOCKAGE*
Pozycja: 103
Cena orientacyjna: 89.75 €
AMORTISSEUR Lave-Linge 140N
AMORTISSEUR Lave-Linge 140N
Pozycja: 104
Cena orientacyjna: 27.14 €
AXE Lave-Linge AMORTISSEUR
AXE Lave-Linge AMORTISSEUR
Pozycja: 105
Cena orientacyjna: 5.9 €
JOINT Lave-Linge 1/2 CUVE AV/CUVE ARR
JOINT Lave-Linge 1/2 CUVE AV/CUVE ARR
Pozycja: 113
Cena orientacyjna: 19.56 €
COLLIER Lave-Linge JOINT/CUVE
COLLIER Lave-Linge JOINT/CUVE
Pozycja: 119
Cena orientacyjna: 10.84 €
RESISTANCE Lave-Linge 2000W +SONDE
RESISTANCE Lave-Linge 2000W +SONDE
Pozycja: 121
Cena orientacyjna: 54.27 €
VIS Lave-Linge POULIE TAMBOUR M8*20
VIS Lave-Linge POULIE TAMBOUR M8*20
Pozycja: 124
Cena orientacyjna: 7 €
DURITE Lave-Linge BOITE LESSIVE / CUVE
DURITE Lave-Linge BOITE LESSIVE / CUVE
Pozycja: 206
Cena orientacyjna: 32.67 €
DURITE Lave-Linge EV/BAC Lessive 265mm
DURITE Lave-Linge EV/BAC Lessive 265mm
Pozycja: 207
Cena orientacyjna: 5.99 €
TUYAU Lave-Linge EV/BOITE Lessive 240mm
TUYAU Lave-Linge EV/BOITE Lessive 240mm
Pozycja: 208
Cena orientacyjna: 5.42 €
ELECTROVANNE Lave-Linge 3 VOIES 33560026
ELECTROVANNE Lave-Linge 3 VOIES 33560026
Pozycja: 209
Cena orientacyjna: 70.7 €
CHAMBRE Lave-Linge COMPRESSION
CHAMBRE Lave-Linge COMPRESSION
Pozycja: 212
Cena orientacyjna: 7.08 €
DURITE Lave-Linge CUVE/PV
DURITE Lave-Linge CUVE/PV
Pozycja: 213
Cena orientacyjna: 29.57 €
CONDO Lave-Linge ANTIPARASITE AERODEV DNF06-P 2x2mH+0.47uF +1uF +330kohm +2x27nF
CONDO Lave-Linge ANTIPARASITE AERODEV DNF06-P 2x2mH+0.47uF +1uF +330kohm +2x27nF
Pozycja: 215
Cena orientacyjna: 19.48 €
TUYAU Lave-Linge VIDANGE
TUYAU Lave-Linge VIDANGE
Pozycja: 219
Cena orientacyjna: 14.1 €
SUPPORT Lave-Linge TUYAU VIDANGE
SUPPORT Lave-Linge TUYAU VIDANGE
Pozycja: 220
Cena orientacyjna: 9.6 €
ENTRETOISE Lave-Linge RESSORT/MEUBLE
ENTRETOISE Lave-Linge RESSORT/MEUBLE
Pozycja: 221
Cena orientacyjna: 6.24 €
PRESSOSTAT Lave-Linge ELECTRONIQUE
PRESSOSTAT Lave-Linge ELECTRONIQUE
Pozycja: 225
Cena orientacyjna: 58.15 €
COLLIER Lave-Linge TUYAU EV/BOITE
COLLIER Lave-Linge TUYAU EV/BOITE
Pozycja: 228
Cena orientacyjna: 4.68 €
COLLIER Lave-Linge PV/TUYAU VID 34.1mm
COLLIER Lave-Linge PV/TUYAU VID 34.1mm
Pozycja: 234
Cena orientacyjna: 6.09 €
COLLIER Lave-Linge TUYAU VIDANGE
COLLIER Lave-Linge TUYAU VIDANGE
Pozycja: 235
Cena orientacyjna: 4.96 €
CACHE Lave-Linge ARRIERE VIS POULIE
CACHE Lave-Linge ARRIERE VIS POULIE
Pozycja: 238
Cena orientacyjna: 6.65 €
COLLIER Lave-Linge DURITE PRESSOSTAT
COLLIER Lave-Linge DURITE PRESSOSTAT
Pozycja: 244
Cena orientacyjna: 2.82 €
POMPE Lave-Linge VIDANGE
POMPE Lave-Linge VIDANGE
Pozycja: 285
Cena orientacyjna: 45.34 €
KIT Lave-Linge BRIDAGE UNITAIRE
KIT Lave-Linge BRIDAGE UNITAIRE
Pozycja: 290
Cena orientacyjna: 9.05 €
DURITE Lave-Linge CUVE/PV
DURITE Lave-Linge CUVE/PV
Pozycja: 295
Cena orientacyjna: 26.31 €
VIS Lave-Linge 4*12 TORX
VIS Lave-Linge 4*12 TORX
Pozycja: 410
Cena orientacyjna: 2.65 €

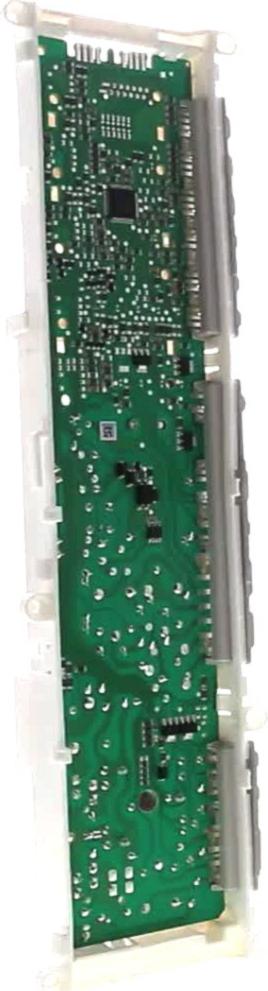

PLATINE Lave-Linge DG 676FFBD078FC0000 PARAM_WDSPR16 19014000_v02m
PLATINE Lave-Linge DG 676FFBD078FC0000 PARAM_WDSPR16 19014000_v02m
Pozycja: 412
Cena orientacyjna: 122.78 €

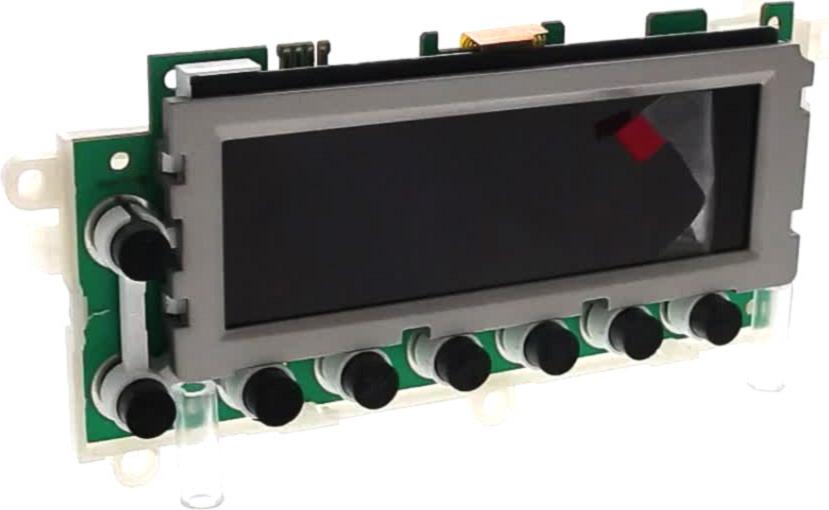

PLATINE Lave-Linge DISPLAY V20o
PLATINE Lave-Linge DISPLAY V20o
Pozycja: 419
Cena orientacyjna: 186.21 €
DETROMPEUR Lave-Linge F3
DETROMPEUR Lave-Linge F3
Pozycja: 463
Cena orientacyjna: 13.86 €
RESISTANCE Lave-Linge SECHAGE KIT
RESISTANCE Lave-Linge SECHAGE KIT
Pozycja: 514
Cena orientacyjna: 149.62 €
VENTILATEUR Lave-Linge SECHAGE FAZ 60031620 10944900
VENTILATEUR Lave-Linge SECHAGE FAZ 60031620 10944900
Pozycja: 542
Cena orientacyjna: 138.9 €
JOINT Lave-Linge CONDENSEUR-CUVE
JOINT Lave-Linge CONDENSEUR-CUVE
Pozycja: 543
Cena orientacyjna: 24.35 €
JOINT Lave-Linge CONDENSEUR-VENTILATEUR
JOINT Lave-Linge CONDENSEUR-VENTILATEUR
Pozycja: 546
Cena orientacyjna: 21.43 €
DURITE Lave-Linge Electrovanne / CONDENSEUR
DURITE Lave-Linge Electrovanne / CONDENSEUR
Pozycja: 550
Cena orientacyjna: 14.19 €
DOUILLE Lave-Linge RESSORT/CUVE
DOUILLE Lave-Linge RESSORT/CUVE
Pozycja: 700
Cena orientacyjna: 4.45 €
SUPPORT Lave-Linge CACHE POMPE
SUPPORT Lave-Linge CACHE POMPE
Pozycja: 701
Cena orientacyjna: 12.59 €
CACHE Lave-Linge POMPE Blanc
CACHE Lave-Linge POMPE Blanc
Pozycja: 702
Cena orientacyjna: 15.68 €
RESSORT Lave-Linge CUVE
RESSORT Lave-Linge CUVE
Pozycja: 800
Cena orientacyjna: 14.15 €
VIS Lave-Linge Contre-poids AVANT 10*52
VIS Lave-Linge Contre-poids AVANT 10*52
Pozycja: 805
Cena orientacyjna: 5.62 €
VIS Lave-Linge Contre-poids Supérieur
VIS Lave-Linge Contre-poids Supérieur
Pozycja: 808
Cena orientacyjna: 3.59 €
RONDELLE Lave-Linge Contre-poids AVANT 28*8*3
RONDELLE Lave-Linge Contre-poids AVANT 28*8*3
Pozycja: 809
Cena orientacyjna: 2.23 €
RONDELLE Lave-Linge 18*9*2
RONDELLE Lave-Linge 18*9*2
Pozycja: 810
Cena orientacyjna: 4.26 €
RENFORT Lave-Linge TOLE
RENFORT Lave-Linge TOLE
Pozycja: 811
Cena orientacyjna: 16.49 €

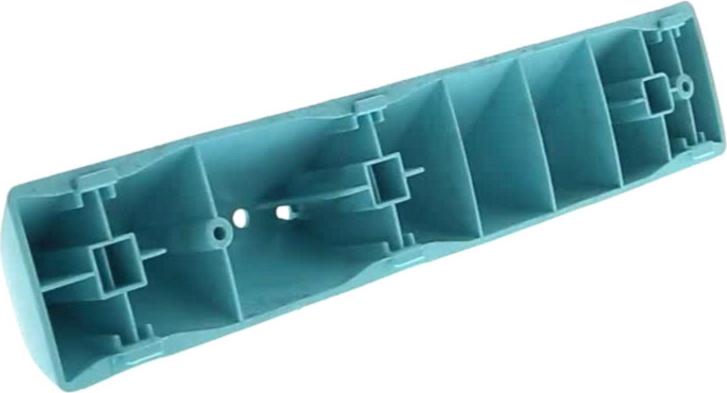

Batteur Lave-Linge
Batteur Lave-Linge
Pozycja: 813
Cena orientacyjna: 17.95 €
SUPPORT Lave-Linge
SUPPORT Lave-Linge
Pozycja: 898
Cena orientacyjna: 3.26 €
RESISTANCE Lave-Linge 2000W
RESISTANCE Lave-Linge 2000W
Pozycja: 899
Cena orientacyjna: 38.89 €
BOUCHON Lave-Linge POMPE PYTHON COPRECI
BOUCHON Lave-Linge POMPE PYTHON COPRECI
Pozycja: 918
Cena orientacyjna: 14.82 €
CLIPS Lave-Linge PANNEAU AVANT
CLIPS Lave-Linge PANNEAU AVANT
Pozycja: 920
Cena orientacyjna: 2.88 €
Pompe de vidange Lave-Linge CIRCULATION TWINJET
Pompe de vidange Lave-Linge CIRCULATION TWINJET
Pozycja: 926
Cena orientacyjna: 48.52 €
DURITE Lave-Linge HORIZONTALE TWINJET
DURITE Lave-Linge HORIZONTALE TWINJET
Pozycja: 930
Cena orientacyjna: 14.17 €

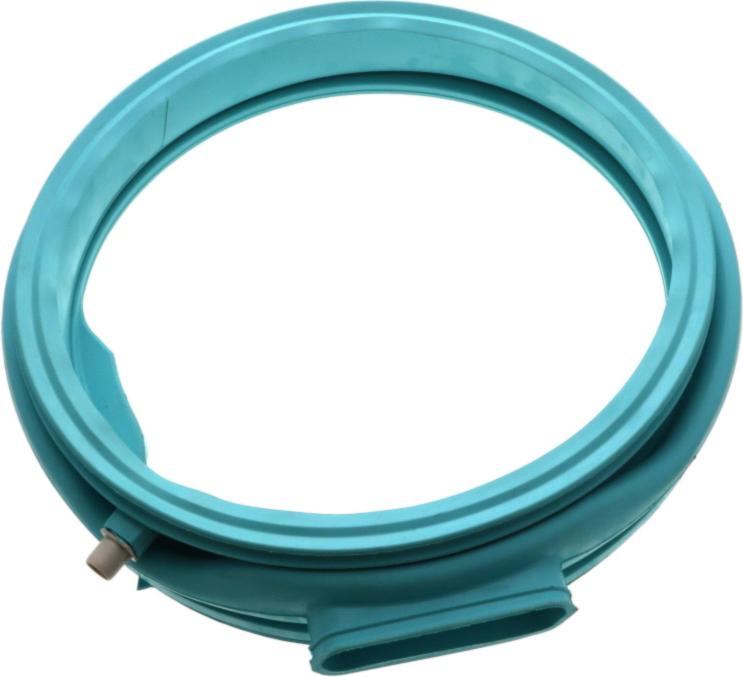

JOINT Lave-Linge HUBLOT SECHANT TWIN JET VERT ANTIBACTERIEN
JOINT Lave-Linge HUBLOT SECHANT TWIN JET VERT ANTIBACTERIEN
Pozycja: 933
Cena orientacyjna: 53.66 €
PLATINE Lave-Linge MOTEUR DC
PLATINE Lave-Linge MOTEUR DC
Pozycja: 990
Cena orientacyjna: 67.98 €
PLATINE Lave-Linge SECHAGE
PLATINE Lave-Linge SECHAGE
Pozycja: 991
Cena orientacyjna: 61.57 €
CACHE Lave-Linge BRIDAGE
CACHE Lave-Linge BRIDAGE
Pozycja: 998
Cena orientacyjna: 5.25 €
SONDE Lave-Linge RESISTANCE RAST
SONDE Lave-Linge RESISTANCE RAST
Pozycja: 999
Cena orientacyjna: 16.32 €
COUVERCLE Lave-Linge SUPPORT PLATINE
COUVERCLE Lave-Linge SUPPORT PLATINE
Pozycja: 1100
Cena orientacyjna: 13.79 €
SUPPORT Lave-Linge CHARNIERE
SUPPORT Lave-Linge CHARNIERE
Pozycja: 1200
Cena orientacyjna: 17.06 €
VIS Lave-Linge M4*8
VIS Lave-Linge M4*8
Pozycja: 1309
Cena orientacyjna: 2.44 €
SONDE Lave-Linge TEMP SECHAGE
SONDE Lave-Linge TEMP SECHAGE
Pozycja: 1312
Cena orientacyjna: 22.23 €
COLLIER Lave-Linge DURITE CUVE POMPE coté cuve + vis 72mm
COLLIER Lave-Linge DURITE CUVE POMPE coté cuve + vis 72mm
Pozycja: 1402
Cena orientacyjna: 5.25 €
VIS Lave-Linge 4.2*16
VIS Lave-Linge 4.2*16
Pozycja: 1501
Cena orientacyjna: 2.79 €
VIS Lave-Linge CHARNIERE HUBLOT M5*8
VIS Lave-Linge CHARNIERE HUBLOT M5*8
Pozycja: 1502
Cena orientacyjna: 2.75 €
VIS Lave-Linge 4.2*13
VIS Lave-Linge 4.2*13
Pozycja: 1504
Cena orientacyjna: 3.76 €
VIS Lave-Linge 4*14 TSB INOX
VIS Lave-Linge 4*14 TSB INOX
Pozycja: 1509
Cena orientacyjna: 2.39 €
ENTRETOISE Lave-Linge PANNEAU AVANT
ENTRETOISE Lave-Linge PANNEAU AVANT
Pozycja: 1511
Cena orientacyjna: 6.02 €
KIT Lave-Linge LESSIVE LIQUIDE BLEU
KIT Lave-Linge LESSIVE LIQUIDE BLEU
Pozycja: 1901
Cena orientacyjna: 10.91 €
