Schemat rozstrzelony lave linge SHARP ES-HFA6103WD-FR ES-HFA6103WD

Odkryj kompletny schemat rozstrzelony lave linge SHARP ES-HFA6103WD-FR ES-HFA6103WD – niezbędny przewodnik do identyfikacji części zamiennych. Nasza prezentacja pomaga zrozumieć każdy element urządzenia lave linge. Szybko znajdź części do lave linge SHARP ES-HFA6103WD-FR ES-HFA6103WD.

Asystent naprawy Powered by ChatGPT

Lista części zamiennych

PIED Lave-Linge
PIED Lave-Linge
Pozycja: 5
Cena orientacyjna: 7.24 €
HUBLOT Lave-Linge VERRE D310MM
HUBLOT Lave-Linge VERRE D310MM
Pozycja: 7
Cena orientacyjna: 36.23 €
CONTRE PORTE Lave-Linge HUBLOT GRIS D90
CONTRE PORTE Lave-Linge HUBLOT GRIS D90
Pozycja: 8
Cena orientacyjna: 26.6 €
COLLIER Lave-Linge JOINT HUBLOT/MEUBLE *
COLLIER Lave-Linge JOINT HUBLOT/MEUBLE *
Pozycja: 9
Cena orientacyjna: 10.18 €
SECURITE Lave-Linge PORTE 3COSSES METALFLEX ZV-446
SECURITE Lave-Linge PORTE 3COSSES METALFLEX ZV-446
Pozycja: 10
Cena orientacyjna: 18.07 €
CHARNIERE Lave-Linge HUBLOT METAL 6-2
CHARNIERE Lave-Linge HUBLOT METAL 6-2
Pozycja: 12
Cena orientacyjna: 33 €
EMBOUT Lave-Linge AXE CHARNIERE
EMBOUT Lave-Linge AXE CHARNIERE
Pozycja: 13
Cena orientacyjna: 3.72 €
RESSORT Lave-Linge POIGNEE PORTE
RESSORT Lave-Linge POIGNEE PORTE
Pozycja: 15
Cena orientacyjna: 4.16 €
CROCHET Lave-Linge POIGNEE HUBLOT
CROCHET Lave-Linge POIGNEE HUBLOT
Pozycja: 17
Cena orientacyjna: 7.18 €
TUYAU Lave-Linge ARRIVEE EAU
TUYAU Lave-Linge ARRIVEE EAU
Pozycja: 20
Cena orientacyjna: 16.77 €
TRAVERSE Lave-Linge Supérieur
TRAVERSE Lave-Linge Supérieur
Pozycja: 24
Cena orientacyjna: 15.2 €
RESSORT Lave-Linge POIGNEE HUBLOT
RESSORT Lave-Linge POIGNEE HUBLOT
Pozycja: 26
Cena orientacyjna: 5.17 €
AXE Lave-Linge CROCHET POIGNEE PORTE LG 50.78MM Droit 3.86MM
AXE Lave-Linge CROCHET POIGNEE PORTE LG 50.78MM Droit 3.86MM
Pozycja: 27
Cena orientacyjna: 4.17 €
VIS Lave-Linge FIXATION HUBLOT 3.5*9
VIS Lave-Linge FIXATION HUBLOT 3.5*9
Pozycja: 28
Cena orientacyjna: 2.29 €
ENJOLIVEUR Lave-Linge HUBLOT BLANC D90
ENJOLIVEUR Lave-Linge HUBLOT BLANC D90
Pozycja: 32
Cena orientacyjna: 29.46 €
COURROIE Lave-Linge 1227H6EL EH97
COURROIE Lave-Linge 1227H6EL EH97
Pozycja: 100
Cena orientacyjna: 27.17 €
POULIE Lave-Linge TAMBOUR TUF AXE=14.5mm
POULIE Lave-Linge TAMBOUR TUF AXE=14.5mm
Pozycja: 101
Cena orientacyjna: 29.71 €
CHARBON Lave-Linge MOTEUR (kit de 2) 32027577
CHARBON Lave-Linge MOTEUR (kit de 2) 32027577
Pozycja: 102
Cena orientacyjna: 29.7 €
CUVE Lave-Linge 1/2 ARRIERE TUF-E
CUVE Lave-Linge 1/2 ARRIERE TUF-E
Pozycja: 103
Cena orientacyjna: 100.61 €
AMORTISSEUR Lave-Linge 80N
AMORTISSEUR Lave-Linge 80N
Pozycja: 104
Cena orientacyjna: 26.98 €
AXE Lave-Linge AMORTISSEUR
AXE Lave-Linge AMORTISSEUR
Pozycja: 105
Cena orientacyjna: 6.12 €
Contre-poids Lave-Linge SUPERIEUR 10.6KG
Contre-poids Lave-Linge SUPERIEUR 10.6KG
Pozycja: 112
Cena orientacyjna: 35.33 €
JOINT Lave-Linge 1/2 CUVE AV/CUVE ARR
JOINT Lave-Linge 1/2 CUVE AV/CUVE ARR
Pozycja: 113
Cena orientacyjna: 18.28 €
CLIPS Lave-Linge FIXATION RESISTANCE
CLIPS Lave-Linge FIXATION RESISTANCE
Pozycja: 115
Cena orientacyjna: 8.74 €
CUVE Lave-Linge 1/2 AVANT 42LT TUF8 WM-42117
CUVE Lave-Linge 1/2 AVANT 42LT TUF8 WM-42117
Pozycja: 117
Cena orientacyjna: 62.55 €
JOINT Lave-Linge HUBLOT
JOINT Lave-Linge HUBLOT
Pozycja: 118
Cena orientacyjna: 38.11 €
COLLIER Lave-Linge JOINT HUBLOT/CUVE
COLLIER Lave-Linge JOINT HUBLOT/CUVE
Pozycja: 119
Cena orientacyjna: 14.53 €
Contre-poids Lave-Linge AVANT
Contre-poids Lave-Linge AVANT
Pozycja: 120
Cena orientacyjna: 42.73 €
RESISTANCE Lave-Linge +SONDE
RESISTANCE Lave-Linge +SONDE
Pozycja: 121
Cena orientacyjna: 38.35 €
ECROU Lave-Linge POULIE TAMBOUR SK
ECROU Lave-Linge POULIE TAMBOUR SK
Pozycja: 124
Cena orientacyjna: 11.57 €
VIS Lave-Linge AXE TAMBOUR 6*22
VIS Lave-Linge AXE TAMBOUR 6*22
Pozycja: 126
Cena orientacyjna: 5.01 €
VIS Lave-Linge 1/2 CUVE AV/AR
VIS Lave-Linge 1/2 CUVE AV/AR
Pozycja: 126
Cena orientacyjna: 2.41 €
TAMBOUR Lave-Linge 1000-SK
TAMBOUR Lave-Linge 1000-SK
Pozycja: 160
Cena orientacyjna: 88.2 €
SYPHON Lave-Linge LESSIVE LIQUIDE 202
SYPHON Lave-Linge LESSIVE LIQUIDE 202
Pozycja: 202
Cena orientacyjna: 7.49 €
DURITE Lave-Linge BOITE LESSIVE / CUVE
DURITE Lave-Linge BOITE LESSIVE / CUVE
Pozycja: 206
Cena orientacyjna: 12.57 €
DURITE Lave-Linge EV/BAC Lessive 220mm
DURITE Lave-Linge EV/BAC Lessive 220mm
Pozycja: 207
Cena orientacyjna: 8.26 €
DURITE Lave-Linge EV/BAC Lessive 200mm
DURITE Lave-Linge EV/BAC Lessive 200mm
Pozycja: 208
Cena orientacyjna: 7.62 €
ELECTROVANNE Lave-Linge 2 VOIES 180° 33490081
ELECTROVANNE Lave-Linge 2 VOIES 180° 33490081
Pozycja: 209
Cena orientacyjna: 26.75 €
DURITE Lave-Linge PRESSOSTAT 577mm
DURITE Lave-Linge PRESSOSTAT 577mm
Pozycja: 211
Cena orientacyjna: 29.82 €
CHAMBRE Lave-Linge COMPRESSION
CHAMBRE Lave-Linge COMPRESSION
Pozycja: 212
Cena orientacyjna: 14.44 €
DURITE Lave-Linge CUVE/PV
DURITE Lave-Linge CUVE/PV
Pozycja: 213
Cena orientacyjna: 26.92 €
SYPHON Lave-Linge ASSOUPLISSANT BLEU 214
SYPHON Lave-Linge ASSOUPLISSANT BLEU 214
Pozycja: 214
Cena orientacyjna: 9.01 €
CONDO Lave-Linge ANTIPARASITE DNF06-P(AFBAB) 0.47uF(x2)+2x25nF(Y2)
CONDO Lave-Linge ANTIPARASITE DNF06-P(AFBAB) 0.47uF(x2)+2x25nF(Y2)
Pozycja: 215
Cena orientacyjna: 28.53 €
TUYAU Lave-Linge VIDANGE
TUYAU Lave-Linge VIDANGE
Pozycja: 219
Cena orientacyjna: 13.27 €
SUPPORT Lave-Linge TUYAU VIDANGE
SUPPORT Lave-Linge TUYAU VIDANGE
Pozycja: 220
Cena orientacyjna: 9.18 €
ENTRETOISE Lave-Linge RESSORT/MEUBLE
ENTRETOISE Lave-Linge RESSORT/MEUBLE
Pozycja: 221
Cena orientacyjna: 5.3 €
PRESSOSTAT Lave-Linge ELECTRONIQUE
PRESSOSTAT Lave-Linge ELECTRONIQUE
Pozycja: 225
Cena orientacyjna: 39.61 €
COLLIER Lave-Linge TUYAU
COLLIER Lave-Linge TUYAU
Pozycja: 228
Cena orientacyjna: 8.64 €
TRAVERSE Lave-Linge SUPPORT RESSORTS SUSPENSION
TRAVERSE Lave-Linge SUPPORT RESSORTS SUSPENSION
Pozycja: 231
Cena orientacyjna: 19.69 €
COLLIER Lave-Linge PV/TUYAU VID 34.1mm
COLLIER Lave-Linge PV/TUYAU VID 34.1mm
Pozycja: 234
Cena orientacyjna: 5.49 €
COLLIER Lave-Linge TUYAU VIDANGE
COLLIER Lave-Linge TUYAU VIDANGE
Pozycja: 235
Cena orientacyjna: 5.43 €
CACHE Lave-Linge ARRIERE VIS POULIE
CACHE Lave-Linge ARRIERE VIS POULIE
Pozycja: 238
Cena orientacyjna: 5.74 €
COLLIER Lave-Linge DURITE PRESSOSTAT
COLLIER Lave-Linge DURITE PRESSOSTAT
Pozycja: 244
Cena orientacyjna: 2.75 €
BOITE Lave-Linge LESSIVE COMPLETE SLIM 42 AVEC TIROIR BLANC
BOITE Lave-Linge LESSIVE COMPLETE SLIM 42 AVEC TIROIR BLANC
Pozycja: 270
Cena orientacyjna: 53.1 €
Pompe de vidange Lave-Linge B12-6A01 0.3A HANYU
Pompe de vidange Lave-Linge B12-6A01 0.3A HANYU
Pozycja: 285
Cena orientacyjna: 46.41 €
KIT Lave-Linge BRIDAGE UNITAIRE
KIT Lave-Linge BRIDAGE UNITAIRE
Pozycja: 290
Cena orientacyjna: 7.45 €
DURITE Lave-Linge CUVE/PV + CHAMBRE COMPRESSION + TUYAU PRESSOSTAT
DURITE Lave-Linge CUVE/PV + CHAMBRE COMPRESSION + TUYAU PRESSOSTAT
Pozycja: 295
Cena orientacyjna: 25.37 €
ENTRETOISE Lave-Linge MANETTE Programmateur
ENTRETOISE Lave-Linge MANETTE Programmateur
Pozycja: 403
Cena orientacyjna: 9.85 €
SUPPORT Lave-Linge TRANSFERT LAMPE
SUPPORT Lave-Linge TRANSFERT LAMPE
Pozycja: 406
Cena orientacyjna: 23.45 €
VIS Lave-Linge 4*12 TORX
VIS Lave-Linge 4*12 TORX
Pozycja: 410
Cena orientacyjna: 2.38 €
BOITIER Lave-Linge SUPPORT PLATINE Four V0
BOITIER Lave-Linge SUPPORT PLATINE Four V0
Pozycja: 411
Cena orientacyjna: 16.3 €

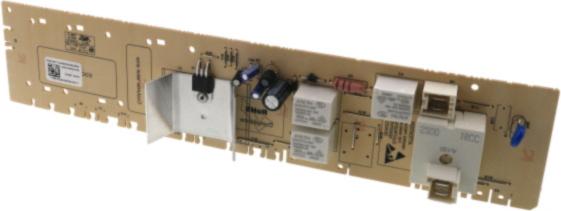

PLATINE Lave-Linge F2B 412A6FF020300000-R-RED-v01g
PLATINE Lave-Linge F2B 412A6FF020300000-R-RED-v01g
Pozycja: 412
Cena orientacyjna: 81.57 €
MANETTE Lave-Linge Programmateur GRIS-BLANC P16A
MANETTE Lave-Linge Programmateur GRIS-BLANC P16A
Pozycja: 471
Cena orientacyjna: 16.52 €
DOUILLE Lave-Linge RESSORT/CUVE
DOUILLE Lave-Linge RESSORT/CUVE
Pozycja: 700
Cena orientacyjna: 4.99 €
SUPPORT Lave-Linge CACHE POMPE
SUPPORT Lave-Linge CACHE POMPE
Pozycja: 701
Cena orientacyjna: 13.04 €
CACHE Lave-Linge POMPE Blanc
CACHE Lave-Linge POMPE Blanc
Pozycja: 702
Cena orientacyjna: 17.2 €
RESSORT Lave-Linge SUSPENSION CUVE
RESSORT Lave-Linge SUSPENSION CUVE
Pozycja: 800
Cena orientacyjna: 17.1 €
RONDELLE Lave-Linge Contre-poids AVANT 28*8*3
RONDELLE Lave-Linge Contre-poids AVANT 28*8*3
Pozycja: 806
Cena orientacyjna: 2.51 €
VIS Lave-Linge Contre-poids AVANT 10*40
VIS Lave-Linge Contre-poids AVANT 10*40
Pozycja: 807
Cena orientacyjna: 5.56 €
VIS Lave-Linge Contre-poids Supérieur
VIS Lave-Linge Contre-poids Supérieur
Pozycja: 808
Cena orientacyjna: 3.84 €
RENFORT Lave-Linge TOLE
RENFORT Lave-Linge TOLE
Pozycja: 811
Cena orientacyjna: 16.36 €
ECROU Lave-Linge Contre-poids Supérieur M8 GROWER
ECROU Lave-Linge Contre-poids Supérieur M8 GROWER
Pozycja: 812
Cena orientacyjna: 2.47 €
Batteur Lave-Linge "unitaire" REC0015
Batteur Lave-Linge "unitaire" REC0015
Pozycja: 813
Cena orientacyjna: 18.62 €
SUPPORT Lave-Linge RESSORT AMORTISSEUR
SUPPORT Lave-Linge RESSORT AMORTISSEUR
Pozycja: 895
Cena orientacyjna: 21.59 €
SUPPORT Lave-Linge
SUPPORT Lave-Linge
Pozycja: 898
Cena orientacyjna: 3.85 €
BOUCHON Lave-Linge POMPE HANYU
BOUCHON Lave-Linge POMPE HANYU
Pozycja: 918
Cena orientacyjna: 20.25 €
CLIPS Lave-Linge PANNEAU AVANT
CLIPS Lave-Linge PANNEAU AVANT
Pozycja: 920
Cena orientacyjna: 2.74 €
KIT Lave-Linge LESSIVE LIQUIDE BLEU
KIT Lave-Linge LESSIVE LIQUIDE BLEU
Pozycja: 996
Cena orientacyjna: 20.57 €
CACHE Lave-Linge BRIDAGE
CACHE Lave-Linge BRIDAGE
Pozycja: 998
Cena orientacyjna: 6.18 €
SONDE Lave-Linge RESISTANCE RAST
SONDE Lave-Linge RESISTANCE RAST
Pozycja: 999
Cena orientacyjna: 15.78 €
COUVERCLE Lave-Linge SUPPORT PLATINE
COUVERCLE Lave-Linge SUPPORT PLATINE
Pozycja: 1100
Cena orientacyjna: 12.46 €
SUPPORT Lave-Linge CHARNIERE
SUPPORT Lave-Linge CHARNIERE
Pozycja: 1200
Cena orientacyjna: 6.06 €
COLLIER Lave-Linge DURITE BOITE LESSIVE/CUVE 65mm
COLLIER Lave-Linge DURITE BOITE LESSIVE/CUVE 65mm
Pozycja: 1401
Cena orientacyjna: 4.61 €
COLLIER Lave-Linge DURITE CUVE POMPE coté cuve + vis 72mm
COLLIER Lave-Linge DURITE CUVE POMPE coté cuve + vis 72mm
Pozycja: 1402
Cena orientacyjna: 5 €
VIS Lave-Linge 4.8x9.5
VIS Lave-Linge 4.8x9.5
Pozycja: 1500
Cena orientacyjna: 2.38 €
VIS Lave-Linge 4.2*16
VIS Lave-Linge 4.2*16
Pozycja: 1501
Cena orientacyjna: 2.47 €
VIS Lave-Linge CHARNIERE HUBLOT M5*8
VIS Lave-Linge CHARNIERE HUBLOT M5*8
Pozycja: 1502
Cena orientacyjna: 2.21 €
VIS Lave-Linge 4.2*13
VIS Lave-Linge 4.2*13
Pozycja: 1504
Cena orientacyjna: 3.61 €
RONDELLE Lave-Linge Contre-poids AVANT 30*10*3
RONDELLE Lave-Linge Contre-poids AVANT 30*10*3
Pozycja: 1507
Cena orientacyjna: 3.95 €
ENTRETOISE Lave-Linge PANNEAU AVANT
ENTRETOISE Lave-Linge PANNEAU AVANT
Pozycja: 1511
Cena orientacyjna: 5.98 €
