Vue éclatée lave vaisselle SHARP QW-C12F471S-FR
Découvrez la vue éclatée complète lave vaisselle SHARP QW-C12F471S-FR, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle SHARP QW-C12F471S-FR et éviter les pannes imprévues.
Assistant réparation
Powered by ChatGPT
Liste des pièces détachées

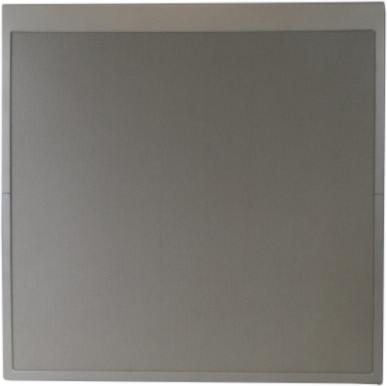

DESSUS Lave-Vaisselle STRATIFIE 60 GRIS
Position : 2
Prix indicatif : 48.89 €
TRAVERSE Lave-Vaisselle ARRIERE Supérieur
Position : 5
Prix indicatif : 13.13 €
JOINT Lave-Vaisselle TOUR PORTE
Position : 12
Prix indicatif : 28.17 €
CROCHET Lave-Vaisselle PORTE 99621839
Position : 18
Prix indicatif : 9.92 €
RAIL Lave-Vaisselle PANIER SUPERIEUR OU COUVERTS (pour ROUE 24mm)
Position : 19
Prix indicatif : 14.93 €
BUTEE Lave-Vaisselle ARRIERE PANIER Supérieur
Position : 20
Prix indicatif : 7.58 €
EMBOUT Lave-Vaisselle AVANT RAIL Supérieur
Position : 21
Prix indicatif : 5.87 €
ROUE Lave-Vaisselle RAIL PANIER Supérieur
Position : 22
Prix indicatif : 6.4 €
FILTRE Lave-Vaisselle METAL FOND CUVE 250*145
Position : 24
Prix indicatif : 12.21 €
FILTRE Lave-Vaisselle METAL FOND CUVE 250*240 remplace par FILTRE METAL+SUPPORT BRAS
Position : 24
Prix indicatif : 27.81 €
PIED Lave-Vaisselle
Position : 29
Prix indicatif : 5.26 €
CABLE Lave-Vaisselle CHARNIERE PORTE unitaire
Position : 30
Prix indicatif : 7.08 €
RESSORT Lave-Vaisselle PORTE diam=16.5mm
Position : 32
Prix indicatif : 12.63 €
RESSORT Lave-Vaisselle PORTE 145mm diam=19mm
Position : 32
Prix indicatif : 12.84 €
POULIE Lave-Vaisselle CHARNIERE/CABLE
Position : 33
Prix indicatif : 8.21 €
VIS Lave-Vaisselle SUPPORT COMMUTATEUR
Position : 42
Prix indicatif : 2.35 €
FACADE Lave-Vaisselle PORTE GRISE 11 60cm
Position : 60
Prix indicatif : 50.31 €
Contre porte Lave-Vaisselle 2KG
Position : 61
Prix indicatif : 38.84 €
PLINTHE Lave-Vaisselle GRISE METAL
Position : 62
Prix indicatif : 38.31 €
BOITE Lave-Vaisselle LESSIVE (CONNECTEUR RAST EV)
Position : 63
Prix indicatif : 67.45 €
FERMETURE Lave-Vaisselle PORTE
Position : 64
Prix indicatif : 20.81 €
CHARNIERE Lave-Vaisselle GAUCHE PORTE remplacée par KIT CHARNIERE G+D
Position : 65
Prix indicatif : 35.88 €
CHARNIERE Lave-Vaisselle DROITE PORTE remplacée par KIT CHARNIERE G+D
Position : 66
Prix indicatif : 34.85 €
JOINT Lave-Vaisselle BAS PORTE
Position : 68
Prix indicatif : 17.58 €
VIS Lave-Vaisselle Contre porte LATERAL INOX
Position : 69
Prix indicatif : 2.53 €
VIS Lave-Vaisselle Contre porte Supérieur INOX
Position : 70
Prix indicatif : 2.47 €
SONDE Lave-Vaisselle
Position : 76
Prix indicatif : 18.86 €
SUPPORT Lave-Vaisselle BRAS Supérieur COMPLET
Position : 103
Prix indicatif : 19.37 €
ADAPTATEUR Lave-Vaisselle ARR SUPPORT BRAS + JOINT remplacé par SUPPORT BRAS COMPLET
Position : 104
Prix indicatif : 17.67 €
SUPPORT Lave-Vaisselle BRAS Supérieur remplacé par SUPPORT BRAS Supérieur COMPLET
Position : 107
Prix indicatif : 24.4 €
BRAS Lave-Vaisselle SUPERIEUR COMPLET
Position : 108
Prix indicatif : 23.64 €
JOINT Lave-Vaisselle BRAS SUP/SUPPORT
Position : 109
Prix indicatif : 4.21 €
ECROU Lave-Vaisselle AXE BRAS Supérieur
Position : 111
Prix indicatif : 5.54 €
DOUILLE Lave-Vaisselle SUPPORT BRAS Supérieur
Position : 112
Prix indicatif : 5.84 €
BRAS Lave-Vaisselle Supérieur
Position : 113
Prix indicatif : 18.41 €
BRAS Lave-Vaisselle INFERIEUR
Position : 114
Prix indicatif : 20.24 €
FILTRE Lave-Vaisselle MICRO ROUGE COMPLET
Position : 115
Prix indicatif : 24.57 €
FILTRE Lave-Vaisselle INTERIEUR ROUGE
Position : 116
Prix indicatif : 16.59 €
FILTRE Lave-Vaisselle EXTERIEUR ROUGE
Position : 117
Prix indicatif : 16.51 €
VIS Lave-Vaisselle
Position : 118
Prix indicatif : 2.38 €
COLLIER Lave-Vaisselle DURITE MOTEUR/RESIS
Position : 120
Prix indicatif : 3.63 €
COLLIER Lave-Vaisselle DURITE MOTEUR/BOL
Position : 121
Prix indicatif : 3.02 €
DURITE Lave-Vaisselle MOTEUR/BOL 48mm diam 40*33*3
Position : 122
Prix indicatif : 9.8 €
CLAPET Lave-Vaisselle ANTI-RETOUR
Position : 123
Prix indicatif : 8.07 €
COLLIER Lave-Vaisselle D30
Position : 124
Prix indicatif : 8.68 €
TUYAU Lave-Vaisselle VIDANGE 2 METRES
Position : 125
Prix indicatif : 15.53 €
JOINT Lave-Vaisselle BOL
Position : 127
Prix indicatif : 16.47 €
SUPPORT Lave-Vaisselle BRAS Inférieur GRIS 2 vis 37006363
Position : 128
Prix indicatif : 16.38 €
SUPPORT Lave-Vaisselle BRAS Inférieur GRIS FONCE 42005879
Position : 128
Prix indicatif : 14.46 €
AIRBREAK Lave-Vaisselle AVEC DEBIMETRE
Position : 131
Prix indicatif : 38.68 €
ECROU Lave-Vaisselle Répartiteur remplisseur
Position : 133
Prix indicatif : 8.39 €
DURITE Lave-Vaisselle AIR BREAK/EV
Position : 134
Prix indicatif : 5.39 €
COLLIER Lave-Vaisselle DURITE Répartiteur remplisseur
Position : 135
Prix indicatif : 2.62 €
CONDO Lave-Vaisselle ANTIPARASITE
Position : 136
Prix indicatif : 19.54 €
SUPPORT Lave-Vaisselle Electrovanne
Position : 139
Prix indicatif : 7.15 €
ELECTROVANNE Lave-Vaisselle 1 VOIE 180°
Position : 140
Prix indicatif : 32.3 €
TUYAU Lave-Vaisselle ARRIVEE EAU
Position : 141
Prix indicatif : 14.88 €
JOINT Lave-Vaisselle CONDENSEUR 145
Position : 144
Prix indicatif : 5.78 €
ECROU Lave-Vaisselle CONDENSEUR 144
Position : 145
Prix indicatif : 9.19 €
BAC Lave-Vaisselle SEL COMPLET
Position : 148
Prix indicatif : 59.92 €
COLLIER Lave-Vaisselle TUYAU
Position : 152
Prix indicatif : 3.72 €
DURITE Lave-Vaisselle
Position : 153
Prix indicatif : 9.87 €
JOINT Lave-Vaisselle BAC SEL
Position : 154
Prix indicatif : 6.54 €
ECROU Lave-Vaisselle BAC A SEL
Position : 155
Prix indicatif : 9.62 €
BOUCHON Lave-Vaisselle BAC SEL 90mm GRIS FONCE
Position : 156
Prix indicatif : 12.67 €
FLOTTEUR Lave-Vaisselle SECURITE DEBORDEMENT
Position : 170
Prix indicatif : 22.81 €
CABLE Lave-Vaisselle ALIMENTATION 185cm (3 cosses plates)
Position : 172
Prix indicatif : 18.49 €
RESISTANCE Lave-Vaisselle
Position : 173
Prix indicatif : 46.96 €
JOINT Lave-Vaisselle REPARTITEUR/BLOC RESISTANCE
Position : 175
Prix indicatif : 5.45 €
POMPE Lave-Vaisselle VIDANGE BPX2-69L 35W 0.3A LEILI
Position : 176
Prix indicatif : 26.04 €
MOTEUR Lave-Vaisselle CYCLAGE YXW48-2(L) 160mm
Position : 177
Prix indicatif : 83.61 €
MOTEUR Lave-Vaisselle CYCLAGE 86W YXW48-2(L) 175mm
Position : 177
Prix indicatif : 115.58 €

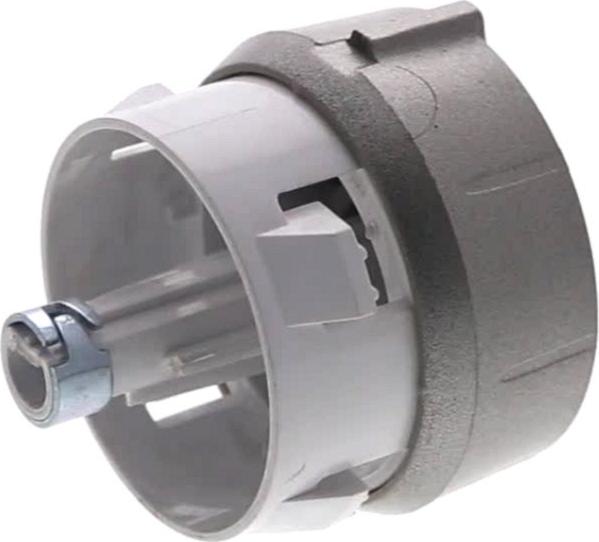

MANETTE Lave-Vaisselle Programmateur GRISE TIGRIS
Position : 202
Prix indicatif : 19.43 €
SUPPORT Lave-Vaisselle Commutateur ROTATIF
Position : 207
Prix indicatif : 12.65 €
COMMUTATEUR Lave-Vaisselle Programmateur
Position : 208
Prix indicatif : 26.56 €
SUPPORT Lave-Vaisselle ARRIERE PLATINE
Position : 210
Prix indicatif : 14.08 €

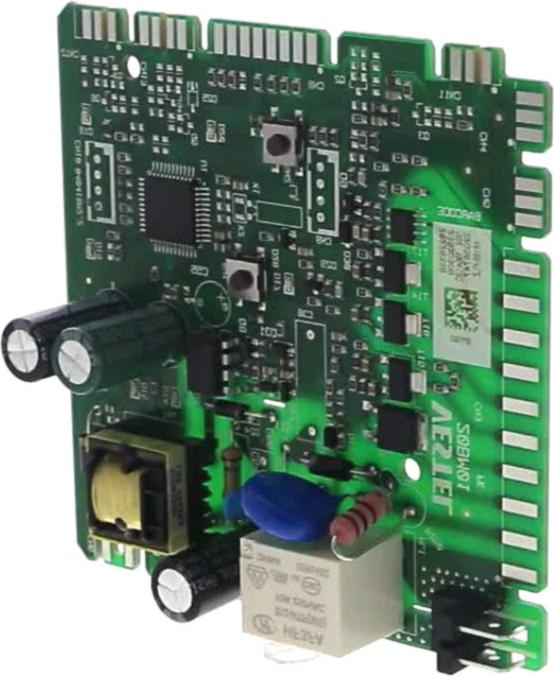

PLATINE Lave-Vaisselle X12_4_WP
Position : 211
Prix indicatif : 79.88 €
CABLAGE Lave-Vaisselle COMMUT/PLATINE
Position : 212
Prix indicatif : 17.2 €

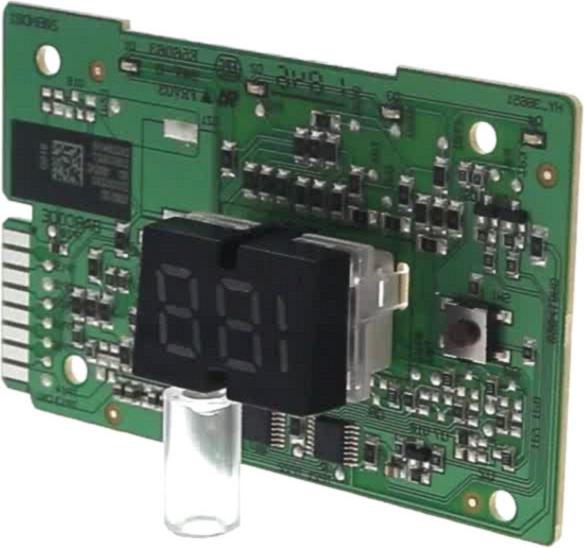

PLATINE Lave-Vaisselle DISPLAY VC4 20BMD01-3
Position : 225
Prix indicatif : 58.79 €
PANIER Lave-Vaisselle Inférieur COMPLET GRIS CLAIR
Position : 300
Prix indicatif : 83.97 €
ROUE Lave-Vaisselle PANIER Inférieur
Position : 301
Prix indicatif : 6.8 €
PANIER Lave-Vaisselle COUVERT COMPLET GRIS FONCE
Position : 325
Prix indicatif : 26.84 €
POIGNEE Lave-Vaisselle PANIER COUVERTS
Position : 326
Prix indicatif : 8.32 €
PANIER Lave-Vaisselle COUVERTS NU
Position : 328
Prix indicatif : 25.98 €
SUPPORT Lave-Vaisselle TASSES GRIS
Position : 351
Prix indicatif : 12.54 €
ROUE Lave-Vaisselle PANIER SUPERIEUR
Position : 352
Prix indicatif : 9.17 €
DURITE Lave-Vaisselle BOL/RESISTANCE
Position : 611
Prix indicatif : 14.32 €
DURITE Lave-Vaisselle POMPE / RESISTANCE
Position : 612
Prix indicatif : 12.14 €
COLLIER Lave-Vaisselle DURITE RESISTANCE
Position : 613
Prix indicatif : 6.01 €
DISTRIBUTEUR Lave-Vaisselle HAUT/BAS + CONNECTEUR PRESSION
Position : 614
Prix indicatif : 32.35 €
