Vue éclatée réfrigérateur ATLANTIC ARC366RA+
Découvrez la vue éclatée complète réfrigérateur ATLANTIC ARC366RA+, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur ATLANTIC ARC366RA+ et éviter les pannes imprévues.
Assistant réparation
Powered by ChatGPT
Liste des pièces détachées
INDICATEUR Froid ZONE 0-4°C
Prix indicatif : 18.45 €
NOTICE Froid UTILISATION
Prix indicatif : 9.39 €
RONDELLE Froid Blanc EPAISSEUR 0.7mm
Prix indicatif : 2.61 €

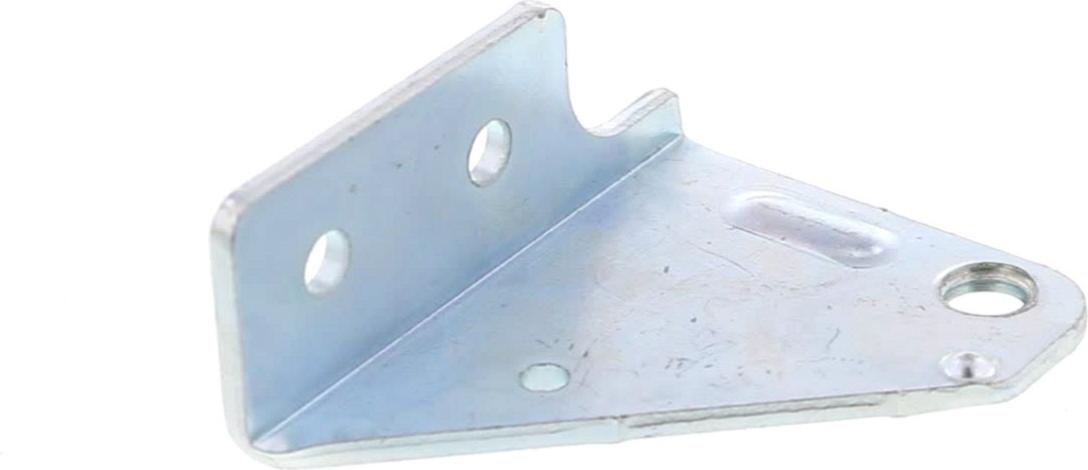

CHARNIERE Froid Supérieur GAUCHE 260B
Position : 4
Prix indicatif : 13.88 €
VIS Froid FIXE SUPPORT Charnière Supérieur
Position : 5
Prix indicatif : 2.45 €
VIS Froid CHARNIERES Supérieur M5*14
Position : 7
Prix indicatif : 2.09 €
VIS Froid CHARNIERES Supérieur
Position : 7
Prix indicatif : 3 €
CHARNIERE Froid CENTRALE 345 ACIER
Position : 9
Prix indicatif : 12.66 €
BOUCHON Froid CHARNIERE CENTRALE ROUGE
Position : 12
Prix indicatif : 3.88 €

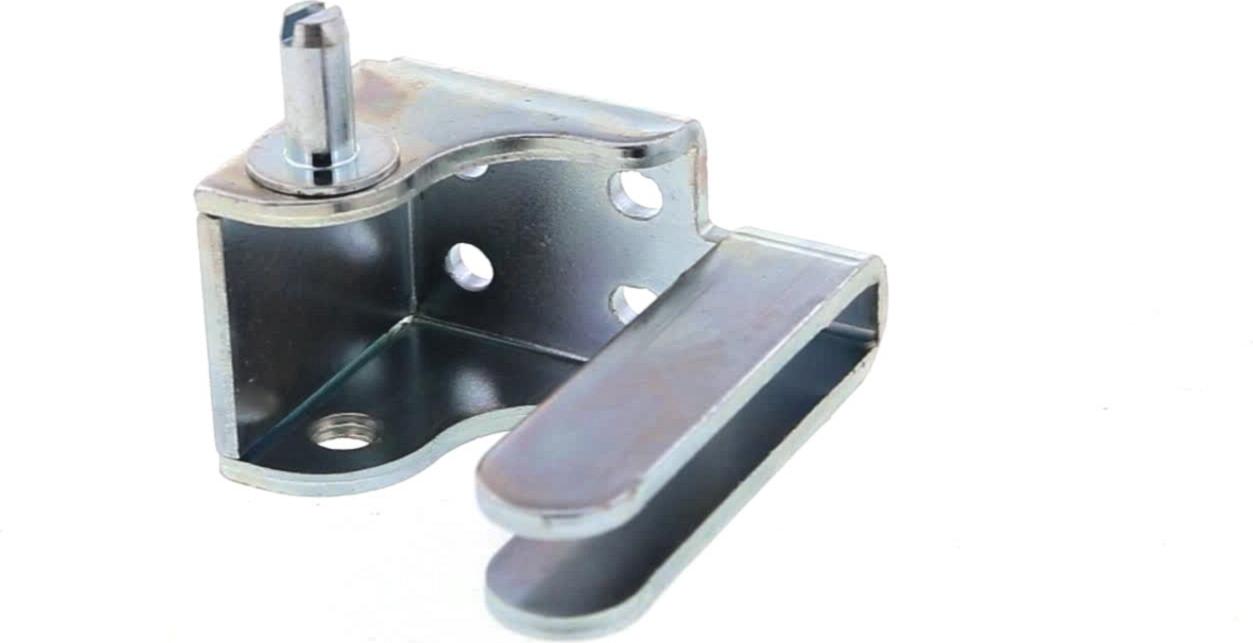

CHARNIERE Froid Inférieur 345RETRO
Position : 15
Prix indicatif : 17.85 €
PIED Froid AVANT GRIS 8*35 43mm
Position : 16
Prix indicatif : 8.61 €
VITRE Froid 366
Position : 19
Prix indicatif : 24.72 €
AMPOULE Froid 15W E14 240V 26*57
Position : 22
Prix indicatif : 5.48 €
DOUILLE Froid LAMPE
Position : 23
Prix indicatif : 11.89 €
VIS Froid 40*13 INOX
Position : 25
Prix indicatif : 2.63 €
COUVERCLE Froid BOITIER LAMPE 360
Position : 28
Prix indicatif : 15.28 €
CLAYETTE Froid VERRE 366
Position : 37
Prix indicatif : 26.25 €
PROFIL Froid CLAYETTE Réfrigérateur 366 SW
Position : 38
Prix indicatif : 8.83 €
DESSUS Froid BAC LEGUMES 491*345
Position : 39
Prix indicatif : 27.1 €
PROFIL Froid DESSUS BAC LEGUMES 366 SW
Position : 40
Prix indicatif : 9.44 €
BAC Froid LEGUMES 366 TRANSPARENT NAT
Position : 41
Prix indicatif : 46.75 €
DESSUS Froid TOP 366 RETRO ROUGE
Position : 48
Prix indicatif : 109.1 €
RENFORT Froid DESSUS 366 RETRO
Position : 49
Prix indicatif : 18.49 €
SUPPORT Froid PLINTHE SW
Position : 58
Prix indicatif : 6 €
VIS Froid PLINTHE
Position : 59
Prix indicatif : 2.28 €
PLINTHE Froid 345RETRO ROUGE (délai 2 mois)
Position : 60
Prix indicatif : 50.26 €

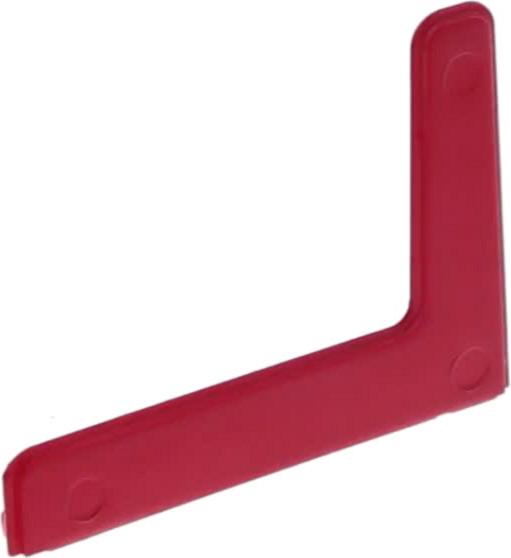

CACHE Froid CHARNIERE 640P
Position : 78
Prix indicatif : 13.86 €
TIROIR Froid Supérieur OU CENTRAL 366 TRANSPARENT CLAIR
Position : 92
Prix indicatif : 52.72 €
TIROIR Froid Congélateur Inférieur 366 TRANSPARENT NAT
Position : 93
Prix indicatif : 38.42 €
Thermostat Froid K50B-Q4035-000
Position : 107
Prix indicatif : 46.33 €
BOITE Froid LAMPE Blanc SW
Position : 112
Prix indicatif : 14.31 €
VIS Froid 40*14 INOX
Position : 131
Prix indicatif : 2.51 €
VIS Froid POIGNEE ou SUPPORT BANDEAU 13.64*4.10MM
Position : 135
Prix indicatif : 2.39 €
DOUILLE Froid CHARNIERE NOIRE
Position : 151
Prix indicatif : 3.49 €
BOUCHON Froid TROU Charnière
Position : 152
Prix indicatif : 2.71 €
Porte Froid Congélateur "360RETRO" ROUGE
Position : 153
Prix indicatif : 130.19 €
Porte Froid Réfrigérateur "360RETRO" ROUGE
Position : 155
Prix indicatif : 214.56 €
SUPPORT Froid OEUFS
Position : 159
Prix indicatif : 8.72 €
MENTONNET Froid Charnière Droit NOIR-GRIS
Position : 171
Prix indicatif : 9.91 €
VIS Froid
Position : 172
Prix indicatif : 2.11 €
BUTEE Froid PORTE RETRO
Position : 174
Prix indicatif : 7.06 €
BALCONNET Froid Supérieur 345 TRANPARENT CLAIR VBE3565 #2 99603610
Position : 175
Prix indicatif : 23.68 €
BALCONNET Froid BOUTEILLES 345 TRANSPARENT CLAIR
Position : 177
Prix indicatif : 32.07 €
CONDENSEUR Froid
Position : 201
Prix indicatif : 73.24 €
CALE Froid ESPACEMENT
Position : 203
Prix indicatif : 4.25 €
CABLE Froid ALIMENTATION 2.1m 3*0.75 sans cosses
Position : 210
Prix indicatif : 17.23 €
RELAIS Froid Démarrage+thermique HXK95AA ZXF5 K120A14BF
Position : 211
Prix indicatif : 26.91 €
CONDO Froid 4uF (fixation clips plastique)
Position : 212
Prix indicatif : 19.57 €
VIS Froid
Position : 213
Prix indicatif : 2.07 €
VIS Froid
Position : 213
Prix indicatif : 2.03 €
BAC Froid EAU DEGIVRAGE 640 VBE1605 99604349
Position : 214
Prix indicatif : 18.84 €
DESHYDRATEUR Froid 10G
Position : 215
Prix indicatif : 14.84 €
SUPPORT Froid COMPRESSEUR
Position : 216
Prix indicatif : 37.68 €
COMPRESSEUR Froid HXK95AA remplace par AZ100CY1B
Position : 217
Prix indicatif : 169.05 €
BASE Froid SUPPORT COMPRESSEUR
Position : 218
Prix indicatif : 30.15 €
FIL Froid MASSE
Position : 219
Prix indicatif : 12.25 €
ECROU Froid
Position : 220
Prix indicatif : 2.68 €
RONDELLE Froid
Position : 221
Prix indicatif : 2.42 €
PIED Froid ARRIERE Blanc hauteur 16mm
Position : 223
Prix indicatif : 6.2 €
VIS Froid
Position : 224
Prix indicatif : 2.49 €
ROUE Froid ARRIERE
Position : 227
Prix indicatif : 6.71 €
AXE Froid ROUE ARRIERE 43mm diam=5.5
Position : 228
Prix indicatif : 4.68 €
Programmateur Froid 12H
Position : 237
Prix indicatif : 57.88 €
Interrupteur Froid LUMIERE 4 COSSES
Position : 315
Prix indicatif : 23.08 €
RENFORT Froid PLINTHE RETRO
Position : 338
Prix indicatif : 12.96 €
Evaporateur Froid
Position : 401
Prix indicatif : 98.35 €
Thermostat Froid BIMETAL Congélateur
Position : 402
Prix indicatif : 32.81 €
REPARTITEUR Froid AIR Réfrigérateur 366M SW
Position : 408
Prix indicatif : 65.67 €
TURBINE Froid MOTEUR Ventilation Congélateur 100mm SENS HORAIRE CW
Position : 409
Prix indicatif : 18.54 €
Couvercle Froid MOTEUR Ventilation Congélateur VBE2734 99602173
Position : 411
Prix indicatif : 8.54 €
MOTEUR Froid Ventilation Congélateur BG2012 55310.08051 EBMPAPST
Position : 413
Prix indicatif : 99.44 €
FOND Froid Congélateur SW
Position : 415
Prix indicatif : 32.82 €
ISOLATION Froid PARTIE Réfrigérateur
Position : 427
Prix indicatif : 11.71 €
MANETTE Froid Thermostat 366 SW
Position : 431
Prix indicatif : 13.22 €
CACHE Froid VIS 640 SW
Position : 449
Prix indicatif : 2.21 €
THERMOSTAT Froid FUSIBLE
Position : 499
Prix indicatif : 23.84 €
BOITE Froid MOTEUR VENTILATEUR 590 VBE2733 99602174
Position : 500
Prix indicatif : 8.03 €
ISOLATION Froid Congélateur VBE2372
Position : 501
Prix indicatif : 25.05 €

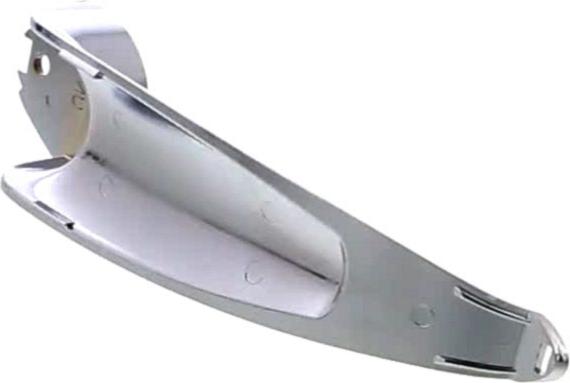

POIGNEE Froid PORTE RETRO
Position : 515
Prix indicatif : 59.76 €
CACHE Froid POIGNEE PORTE RETRO
Position : 516
Prix indicatif : 22.59 €
RESISTANCE Froid DEGIVRAGE 154W
Position : 533
Prix indicatif : 56.37 €
ENJOLIVEUR Froid ARRIERE CLAYETTE SW ap 533515 VBE2362
Position : 541
Prix indicatif : 11.35 €
Protection Froid Résistance DEGIVRAGE
Position : 542
Prix indicatif : 26.7 €
AMORTISSEUR Froid MOTEUR VENTILATEUR
Position : 626
Prix indicatif : 4.89 €
BUTEE Froid Supérieur GAUCHE 360 SW
Position : 700
Prix indicatif : 8.53 €
BUTEE Froid Supérieur DROITE 366 SW
Position : 700
Prix indicatif : 8.94 €
BUTEE Froid Inférieur GAUCHE 366 SW
Position : 701
Prix indicatif : 8.65 €
BUTEE Froid Inférieur DROITE 366 SW
Position : 701
Prix indicatif : 9.55 €
RENFORT Froid GAUCHE 366 RETRO
Position : 774
Prix indicatif : 17 €
RENFORT Froid DROIT 366 RETRO
Position : 775
Prix indicatif : 18.45 €
