Vue éclatée congélateur ATLANTIC ACV321BA++

Découvrez la vue éclatée complète congélateur ATLANTIC ACV321BA++, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre congélateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre congélateur ATLANTIC ACV321BA++ et éviter les pannes imprévues.

Assistant réparation Powered by ChatGPT

Liste des pièces détachées

ENTRETOISE Froid CHARNIERE
ENTRETOISE Froid CHARNIERE
Prix indicatif : 8.41 €
NOTICE Froid UTILISATION
NOTICE Froid UTILISATION
Prix indicatif : 9.72 €
RONDELLE Froid Blanc EPAISSEUR 0.7mm
RONDELLE Froid Blanc EPAISSEUR 0.7mm
Prix indicatif : 5.21 €

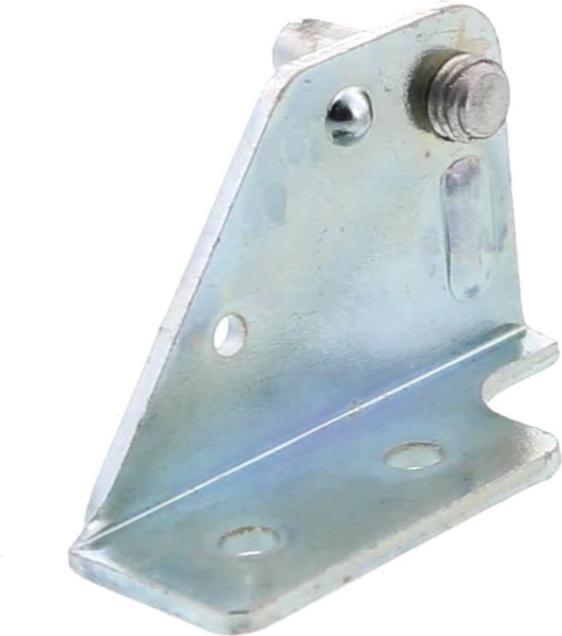

CHARNIERE Froid Supérieur DROITE 260B
CHARNIERE Froid Supérieur DROITE 260B
Position : 3
Prix indicatif : 13.36 €
CHARNIERE Froid Supérieur GAUCHE 260B
CHARNIERE Froid Supérieur GAUCHE 260B
Position : 4
Prix indicatif : 13.26 €
BANDEAU Froid
BANDEAU Froid
Position : 6
Prix indicatif : 25.21 €
VIS Froid CHARNIERE M5*16
VIS Froid CHARNIERE M5*16
Position : 7
Prix indicatif : 2.75 €
VIS Froid
VIS Froid
Position : 8
Prix indicatif : 26.02 €
BOUCHON Froid GRAND MODELE BLANC
BOUCHON Froid GRAND MODELE BLANC
Position : 12
Prix indicatif : 2.38 €
CHARNIERE Froid Inférieur Droit OU Gauche
CHARNIERE Froid Inférieur Droit OU Gauche
Position : 15
Prix indicatif : 16.36 €
CHARNIERE Froid Inférieur
CHARNIERE Froid Inférieur
Position : 15
Prix indicatif : 16.05 €
PIED Froid AVANT GRIS 8*35 43mm
PIED Froid AVANT GRIS 8*35 43mm
Position : 16
Prix indicatif : 9.55 €
BAC Froid GLACONS Blanc 18 VBE5849 99612935
BAC Froid GLACONS Blanc 18 VBE5849 99612935
Position : 18
Prix indicatif : 10.58 €
VIS Froid 40*13 INOX
VIS Froid 40*13 INOX
Position : 25
Prix indicatif : 2.26 €
VIS Froid
VIS Froid
Position : 32
Prix indicatif : 2.49 €
GRILLE Froid Réfrigérateur 391 422*370 SW
GRILLE Froid Réfrigérateur 391 422*370 SW
Position : 37
Prix indicatif : 23.89 €
SUPPORT Froid PLINTHE SW
SUPPORT Froid PLINTHE SW
Position : 58
Prix indicatif : 6.02 €
VIS Froid PLINTHE
VIS Froid PLINTHE
Position : 59
Prix indicatif : 2.62 €
PLINTHE Froid 345P SW VBE-039
PLINTHE Froid 345P SW VBE-039
Position : 60
Prix indicatif : 26.97 €
VIS Froid 40*14 INOX
VIS Froid 40*14 INOX
Position : 70
Prix indicatif : 2.69 €
PROFIL Froid EVAP 390 SW
PROFIL Froid EVAP 390 SW
Position : 95
Prix indicatif : 9.17 €
JOINT Froid BANDEAU
JOINT Froid BANDEAU
Position : 103
Prix indicatif : 7.23 €

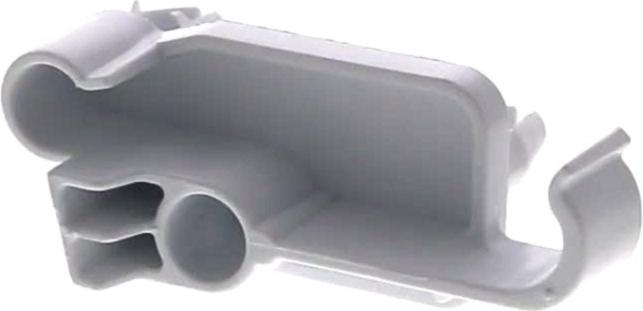

CHARNIERE Froid DROITE ABATTANT Congélateur 390 VBE2633 99613935 SAG (fixation 2 pitons)
CHARNIERE Froid DROITE ABATTANT Congélateur 390 VBE2633 99613935 SAG (fixation 2 pitons)
Position : 117
Prix indicatif : 6.32 €

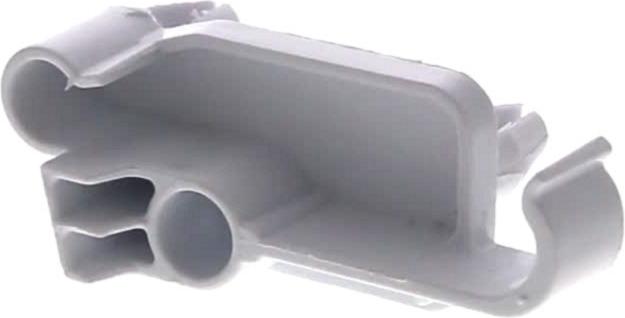

CHARNIERE Froid GAUCHE ABATTANT Congélateur 390 VBE2633 99613935 SOL (fixation 2 pitons)
CHARNIERE Froid GAUCHE ABATTANT Congélateur 390 VBE2633 99613935 SOL (fixation 2 pitons)
Position : 120
Prix indicatif : 5.84 €
CACHE Froid ARRIERE GRIS VBE5859 99002589
CACHE Froid ARRIERE GRIS VBE5859 99002589
Position : 132
Prix indicatif : 8.38 €
ISOLANT Froid
ISOLANT Froid
Position : 132
Prix indicatif : 41.39 €
VIS Froid POIGNEE ou SUPPORT BANDEAU 13.64*4.10MM
VIS Froid POIGNEE ou SUPPORT BANDEAU 13.64*4.10MM
Position : 135
Prix indicatif : 2.49 €
DOUILLE Froid Charnière Gauche MENTONNET 345P Blanc
DOUILLE Froid Charnière Gauche MENTONNET 345P Blanc
Position : 151
Prix indicatif : 5.24 €
BOUCHON Froid
BOUCHON Froid
Position : 152
Prix indicatif : 3.85 €
MARQUE Froid ATLANTIC
MARQUE Froid ATLANTIC
Position : 154
Prix indicatif : 14.56 €
Porte Froid Congélateur "391K" SW
Porte Froid Congélateur "391K" SW
Position : 155
Prix indicatif : 192.61 €
VIS Froid POIGNEE
VIS Froid POIGNEE
Position : 163
Prix indicatif : 2.31 €
BUTEE Froid CHARNIERE
BUTEE Froid CHARNIERE
Position : 174
Prix indicatif : 7.47 €
RENFORT Froid Inférieur PORTE Inférieur
RENFORT Froid Inférieur PORTE Inférieur
Position : 185
Prix indicatif : 22 €
DOUILLE Froid Charnière Porte Inférieur 345CE BLANC
DOUILLE Froid Charnière Porte Inférieur 345CE BLANC
Position : 187
Prix indicatif : 3.78 €
CONDENSEUR Froid 345
CONDENSEUR Froid 345
Position : 201
Prix indicatif : 84.9 €
ENTRETOISE Froid ESPACEMENT
ENTRETOISE Froid ESPACEMENT
Position : 203
Prix indicatif : 5.55 €
VIS Froid 4.8*13
VIS Froid 4.8*13
Position : 205
Prix indicatif : 2.22 €
MASTIC Froid ANTI-VIBRATION
MASTIC Froid ANTI-VIBRATION
Position : 207
Prix indicatif : 6.3 €
CABLE Froid ALIMENTATION 2.1m cosses=4.2mm
CABLE Froid ALIMENTATION 2.1m cosses=4.2mm
Position : 210
Prix indicatif : 10.95 €

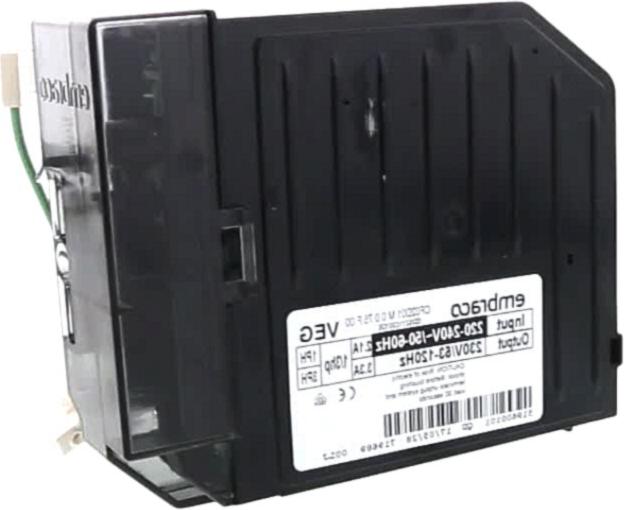

RELAIS Froid Démarrage+thermique VEGZ11C
RELAIS Froid Démarrage+thermique VEGZ11C
Position : 211
Prix indicatif : 167.58 €
BAC Froid DEGIVRAGE SW VBE0212 99602848
BAC Froid DEGIVRAGE SW VBE0212 99602848
Position : 214
Prix indicatif : 18.86 €
BAC Froid EAU DEGIVRAGE 265 SW +SPIRE VBE0212 99602848
BAC Froid EAU DEGIVRAGE 265 SW +SPIRE VBE0212 99602848
Position : 214
Prix indicatif : 265.92 €

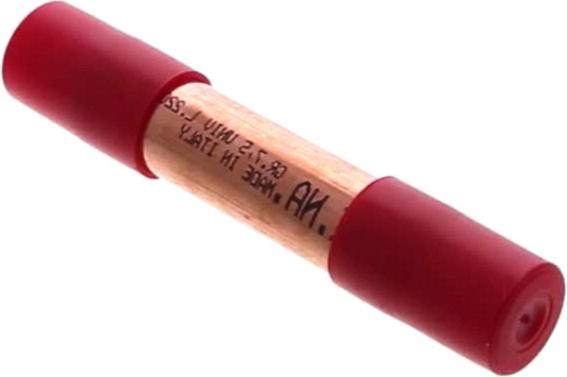

DESHYDRATEUR Froid 7,5G
DESHYDRATEUR Froid 7,5G
Position : 215
Prix indicatif : 14.14 €
SUPPORT Froid COMPRESSEUR
SUPPORT Froid COMPRESSEUR
Position : 216
Prix indicatif : 36.98 €
COMPRESSEUR Froid VEGZ11C EMBRACO R600A
COMPRESSEUR Froid VEGZ11C EMBRACO R600A
Position : 217
Prix indicatif : 198.37 €
BASE Froid SUPPORT COMPRESSEUR
BASE Froid SUPPORT COMPRESSEUR
Position : 218
Prix indicatif : 29.97 €
FIL Froid MASSE
FIL Froid MASSE
Position : 219
Prix indicatif : 6.69 €
VIS Froid
VIS Froid
Position : 224
Prix indicatif : 2.7 €
TUYAU Froid
TUYAU Froid
Position : 225
Prix indicatif : 6.82 €
ROUE Froid ARRIERE BLANCHE
ROUE Froid ARRIERE BLANCHE
Position : 227
Prix indicatif : 5.76 €
AXE Froid ROUE ARRIERE 43mm diam=5.5
AXE Froid ROUE ARRIERE 43mm diam=5.5
Position : 228
Prix indicatif : 4.82 €
VIS Froid
VIS Froid
Position : 240
Prix indicatif : 4.78 €
EVAPORATEUR Froid
EVAPORATEUR Froid
Position : 401
Prix indicatif : 46.24 €
TURBINE Froid VENTILATEUR
TURBINE Froid VENTILATEUR
Position : 409
Prix indicatif : 13.5 €
MOTEUR Froid VENTILATEUR BG2012 55310.08050 SENS HORAIRE CW *
MOTEUR Froid VENTILATEUR BG2012 55310.08050 SENS HORAIRE CW *
Position : 413
Prix indicatif : 63.74 €
MOTEUR Froid VENTILATEUR 2500RPM BG2012 2.8W 55310.08055
MOTEUR Froid VENTILATEUR 2500RPM BG2012 2.8W 55310.08055
Position : 413
Prix indicatif : 72.22 €
CACHE Froid VIS 640 SW
CACHE Froid VIS 640 SW
Position : 449
Prix indicatif : 2.74 €
VIS Froid ENJOLIVEUR DISPLAY
VIS Froid ENJOLIVEUR DISPLAY
Position : 455
Prix indicatif : 2.53 €
PLATINE Froid 391-321 391E-M+391E-P
PLATINE Froid 391-321 391E-M+391E-P
Position : 456
Prix indicatif : 66.63 €
ENJOLIVEUR Froid DISPLAY
ENJOLIVEUR Froid DISPLAY
Position : 492
Prix indicatif : 24.46 €

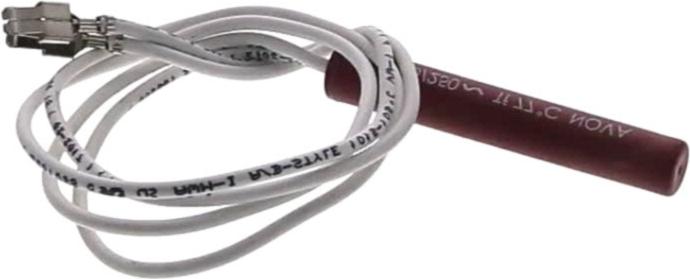

FUSIBLE Froid THERMIQUE AP749448
FUSIBLE Froid THERMIQUE AP749448
Position : 499
Prix indicatif : 26.11 €
FUSIBLE Froid THERMIQUE
FUSIBLE Froid THERMIQUE
Position : 499
Prix indicatif : 19.84 €

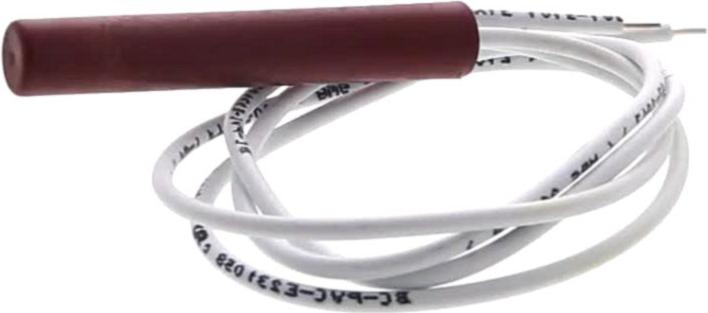

FUSIBLE Froid 391-321
FUSIBLE Froid 391-321
Position : 499
Prix indicatif : 15.7 €
BOITIER Froid MOTEUR VENTILEUR 391
BOITIER Froid MOTEUR VENTILEUR 391
Position : 500
Prix indicatif : 15.51 €

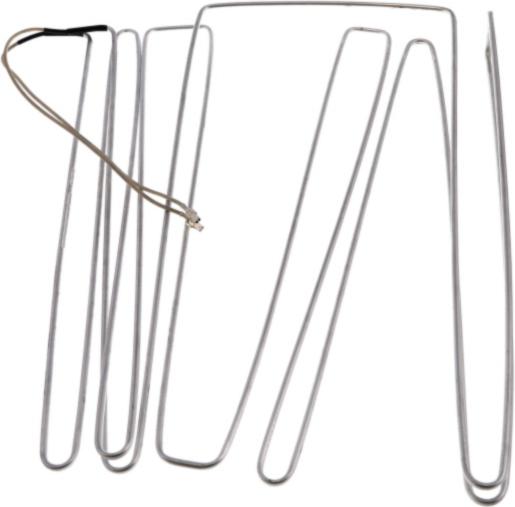

RESISTANCE Froid DEGIVRAGE 185W
RESISTANCE Froid DEGIVRAGE 185W
Position : 533
Prix indicatif : 16.63 €
PROTECTION Froid Supérieur
PROTECTION Froid Supérieur
Position : 542
Prix indicatif : 41.18 €
PROTECTION Froid Supérieur
PROTECTION Froid Supérieur
Position : 542
Prix indicatif : 29.04 €
ABATTANT Froid 391 GRAND MODELE TRANSPARENT CLAIR 426*197*25 VBE2631 1#
ABATTANT Froid 391 GRAND MODELE TRANSPARENT CLAIR 426*197*25 VBE2631 1#
Position : 566
Prix indicatif : 30.25 €
PANIER Froid PM 391 TRANSPARENT CLAIR VBE2629 99603688 promo
PANIER Froid PM 391 TRANSPARENT CLAIR VBE2629 99603688 promo
Position : 567
Prix indicatif : 14.88 €
PANIER Froid Inférieur 391 TRANSPARENT CLAIR VBE2630 99602093
PANIER Froid Inférieur 391 TRANSPARENT CLAIR VBE2630 99602093
Position : 569
Prix indicatif : 49.4 €
ABATTANT Froid PETIT MODELE 391 TRANSPARENT CLAIR 425*140*25 VBE2632
ABATTANT Froid PETIT MODELE 391 TRANSPARENT CLAIR 425*140*25 VBE2632
Position : 570
Prix indicatif : 20.28 €
FOND Froid ARRIERE Supérieur 321 SW
FOND Froid ARRIERE Supérieur 321 SW
Position : 571
Prix indicatif : 25.7 €
PROTECTION Froid ARRIERE Inférieur
PROTECTION Froid ARRIERE Inférieur
Position : 572
Prix indicatif : 26.94 €
SUPPORT Froid MOTEUR Ventilation
SUPPORT Froid MOTEUR Ventilation
Position : 574
Prix indicatif : 8.53 €
AMORTISSEUR Froid MOTEUR VENTILATEUR
AMORTISSEUR Froid MOTEUR VENTILATEUR
Position : 575
Prix indicatif : 14.75 €
CACHE Froid Supérieur EVAPORATEUR 391
CACHE Froid Supérieur EVAPORATEUR 391
Position : 576
Prix indicatif : 18.17 €

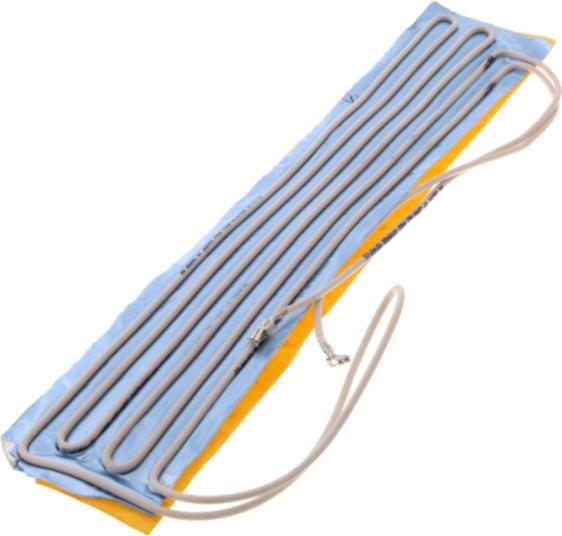

RESISTANCE Froid 25W ADHESIVE
RESISTANCE Froid 25W ADHESIVE
Position : 577
Prix indicatif : 29.51 €
RESISTANCE Froid 25W
RESISTANCE Froid 25W
Position : 577
Prix indicatif : 41.48 €
CACHE Froid Inférieur EVAPORATEUR
CACHE Froid Inférieur EVAPORATEUR
Position : 578
Prix indicatif : 28.85 €
VIS Froid POIGNEE 4,2*12
VIS Froid POIGNEE 4,2*12
Position : 588
Prix indicatif : 2.4 €

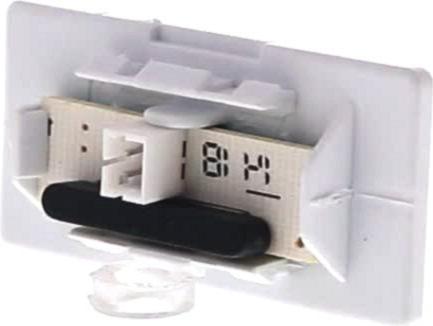

PLATINE Froid DETECTEUR PORTE Réfrigérateur Gauche OU Droit OU PORTE CENTRALE 590UHS SW
PLATINE Froid DETECTEUR PORTE Réfrigérateur Gauche OU Droit OU PORTE CENTRALE 590UHS SW
Position : 654
Prix indicatif : 19.01 €
POIGNEE Froid PORTE A DEPRESSION GAUCHE SW
POIGNEE Froid PORTE A DEPRESSION GAUCHE SW
Position : 1006
Prix indicatif : 63.66 €
BOUCHON Froid Blanc
BOUCHON Froid Blanc
Position : 1009
Prix indicatif : 5.14 €
AMORTISSEUR Froid COMPRESSEUR
AMORTISSEUR Froid COMPRESSEUR
Position : 1026
Prix indicatif : 7.06 €
Thermostat Froid SONDE SENSOR
Thermostat Froid SONDE SENSOR
Position : 1131
Prix indicatif : 29.67 €
